شبیه سازی کولر گازی اسپلیت و انتقال حرارت جریان خروجی

(دیدگاه کاربر 2)

65,000 تومان

در این آموزش، شبیه سازی انتقال حرارت جریان خروجی از کولر گازی اسپلیت توسط نرم افزار Ansys Fluent و بصورت سه بعدی و پایا انجام شده است. فایل دانلودی شامل هندسه و یک کلیپ کامل به مدت ۱۶ دقیقه از نحوه انجام این شبیه سازی می باشد.

سنجش

توضیحات

شبیه سازی انتقال حرارت جریان خروجی از کولر گازی اسپلیت در منزل

در این تحلیل سعی شده است تا انتقال حرارت هوای درون منزل با سه عدد کولر گازی از نوع اسپلیت مورد بررسی قرار گیرد. یکی از مواردی که همواره مورد توجه مهندسان بوده، بررسی نحوه ی انتقال حرارت ، عملکرد سیستم های سرمایشی و جریان خروجی از کولر در منزل است. شبیه سازی انتقال حرارت جریان خروجی از کولر گازی اسپلیت در منزل به ما کمک می کند تا بتوانیم پیش بینی های دقیقی از عملکرد این سیستم ها داشته باشیم و بهینه سازی در مصرف انرژی را در نظر بگیریم.



هندسه و شبکه بندی

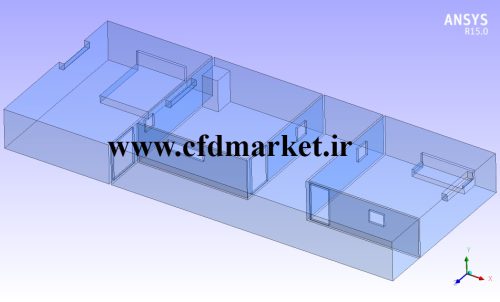

هندسه محیط از قبل در نرم افزار SolidWorks طراحی شده و فایل آن به نرم افزار Ansys ایمپورت می شود. فایل شبکه در نرم افزار Ansys Meshing تهیه شده و تعداد سلول ها ۶۹۵۴۰۰ عدد می باشد.



الگوریتم حل

بمنظور انجام شبیه سازی انتقال حرارت جریان خروجی از کولر گازی اسپیلت از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم couple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

بمنظور بررسی آشفتگی، از روش K-E Standard بهره برده ایم.

معادلات انرژی ،مومنتوم و پیوستگی در این مدل بکار برده شده اند.

شرایط مرزی

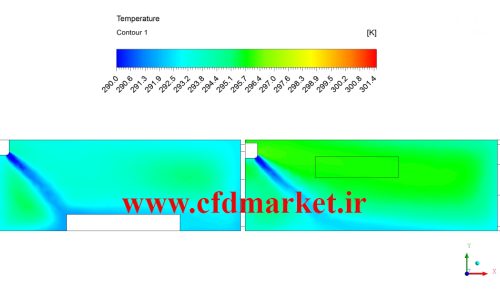

چریان خروجی از کولر گازی اسپلیت با دمای ۲۹۰ درجه کلوین خارج می شود و دمای محیط هم در ابتدی حل ۳۰۹ درجه کلوین در نظر گرفته شده است.



محتویات فایل دانلودی

فایل شامل، هندسه و یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۱۶ دقیقه می باشد.



حجم فایل : ۲۲ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
