شبیه سازی کاویتاسیون اطراف ایندیوسر پمپ سانتریفیوژ

(دیدگاه کاربر 1)

99,000 تومان

در این آموزش، شبیه سازی پدیده کاویتاسیون اطراف ایندیوسر پمپ سانتریفیوژ توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و پایا انجام شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل به مدت زمان ۱۶ دقیقه بهمراه شبکه این مدل می باشد.

سنجش

توضیحات

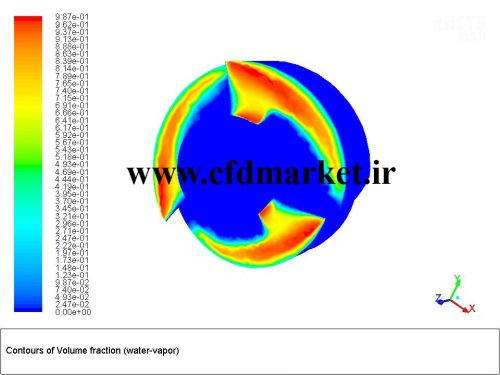

شبیه سازی کاویتاسیون اطراف ایندیوسر یک پمپ سانتریفیوژ

امروزه با گسترش صنعت، نیاز به پمپ هایی با اندازه های کوچکتر و سرعت بالاتر بیشتر احساس می شود. بنابراین ارتقای عملکرد مکشی پروانه های پمپ امری ضروری است. ایندیوسرها قطعات مهمی هستند که برای دستیابی به عملکرد مکشی بالاتر در پمپ، در جلوی پروانه اصلی پمپ نصب می گردند و با همان سرعت پروانه می چرخند. ایندیوسر می تواند فشار ورودی به پروانه های پمپ را افزایش دهد و در نتیجه عملکرد مکشی پمپ را بهبود بخشد. عملکرد نامطلوب کاویتاسیون و ایجاد خلاء یکی از مشکلات پمپ های گریز از مرکز با سرعت مخصوص کم است . یکی از راه های جلوگیری ازکاویتاسیون در این پمپ ها استفاده از ایندیوسر میباشد. به همین منظور در این پروژه شبیه سازی کاویتاسیون اطراف ایندیوسر پمپ سانتریفیوژ انجام شده است.



هندسه و شبکه بندی

هندسه ایندیوسر از قبل در نرم افزار SolidWorks طراحی شده و فایل آن به نرم افزار Ansys ایمپورت می شود. فایل شبکه در نرم افزار Ansys Meshing تهیه شده و تعداد سلول ها ۱۹۶۴۳۴۳ عدد می باشد.



الگوریتم حل

از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

بمنظور بررسی آشفتگی، از روش K-E Standard بهره برده ایم.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.



شرایط مرزی

ایندیوسر با سرعت زاویه ایی ۲۲۰۰ rpm چرخش دارد و سرعت ورودی به دهانه آن نیز ۱ متر بر ثانیه می باشد.



محتویات فایل دانلودی

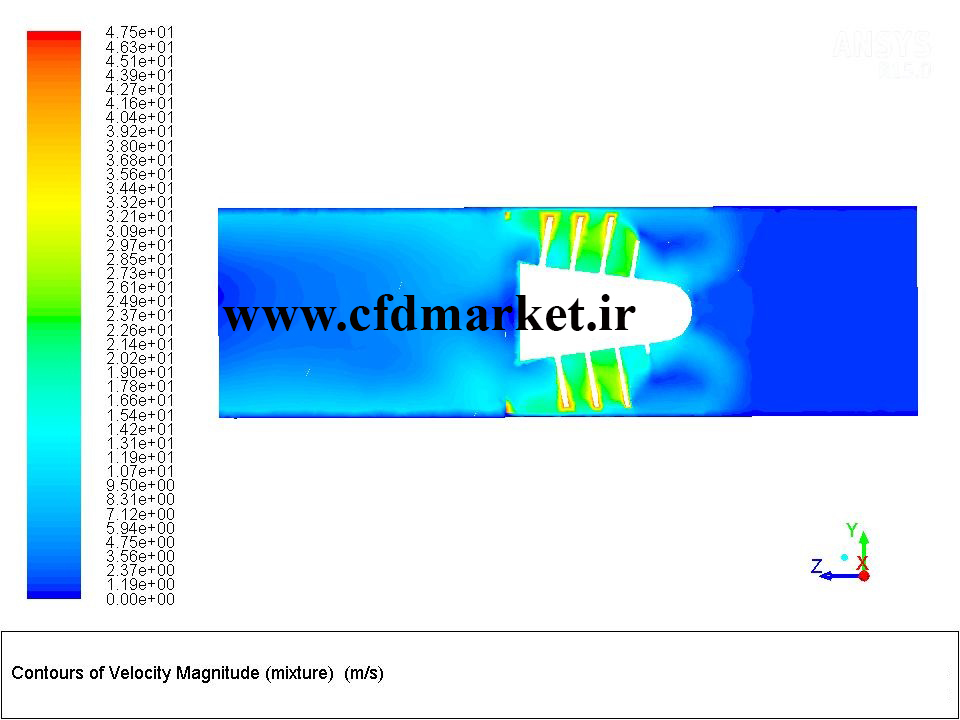

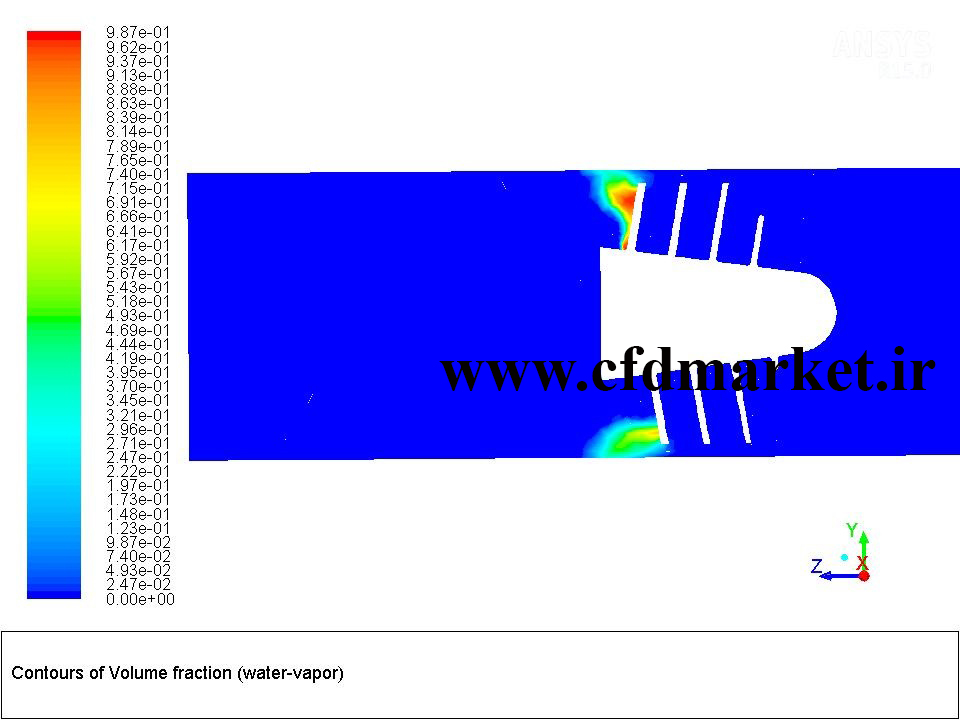

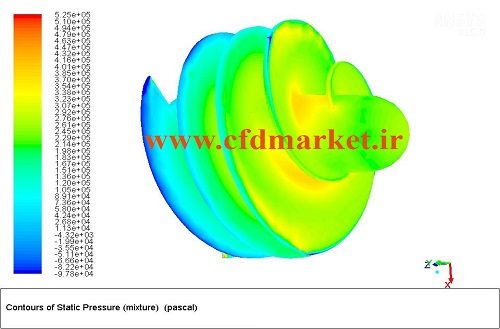

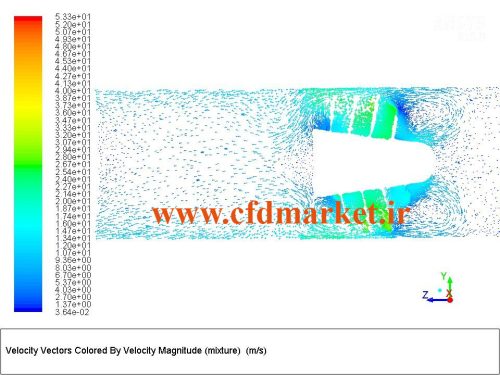

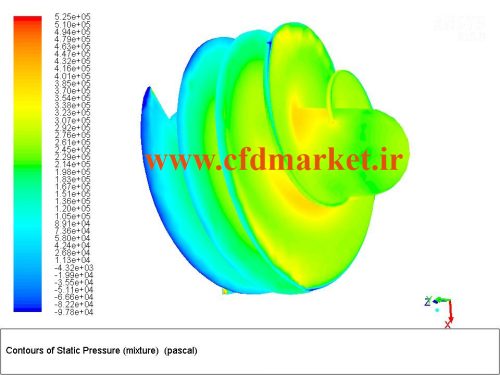

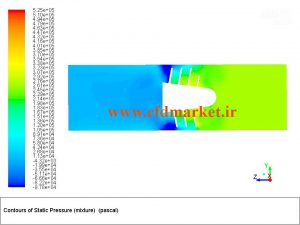

فایل شامل، هندسه و یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۱۶ دقیقه می باشد.



حجم فایل : ۲۴ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
