شبیه سازی وینگلت و جریان گردابه ایی اطراف بال هواپیما

(دیدگاه کاربر 2)

55,000 تومان

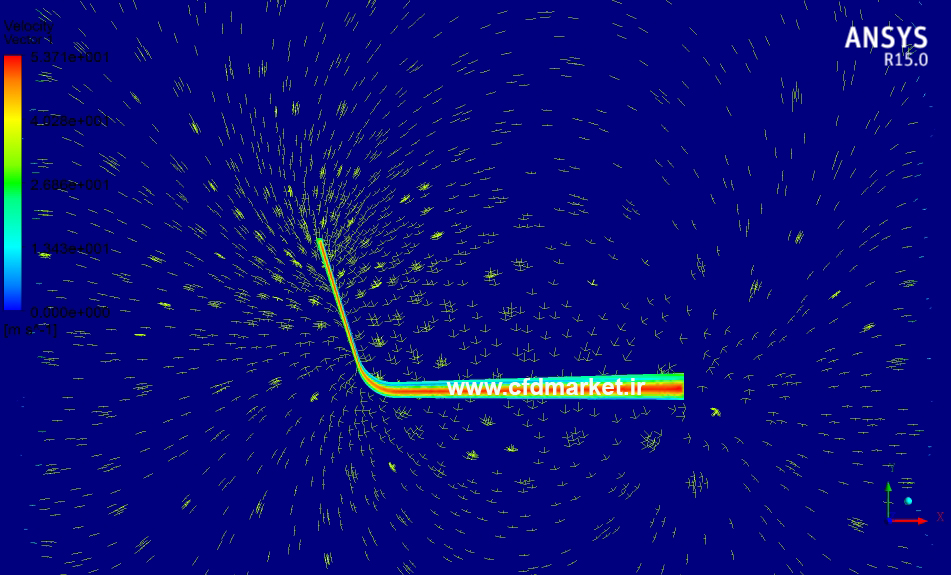

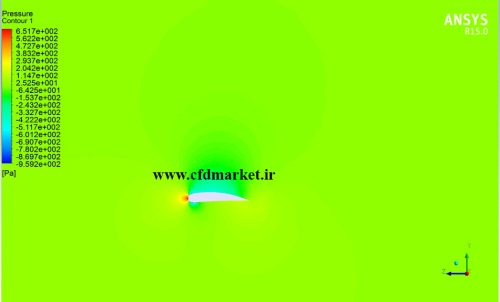

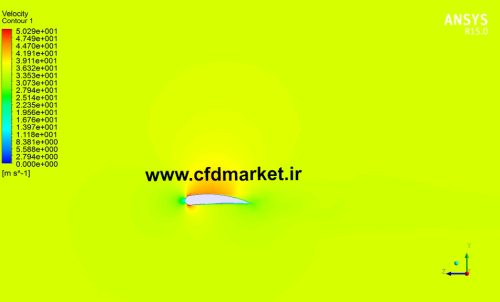

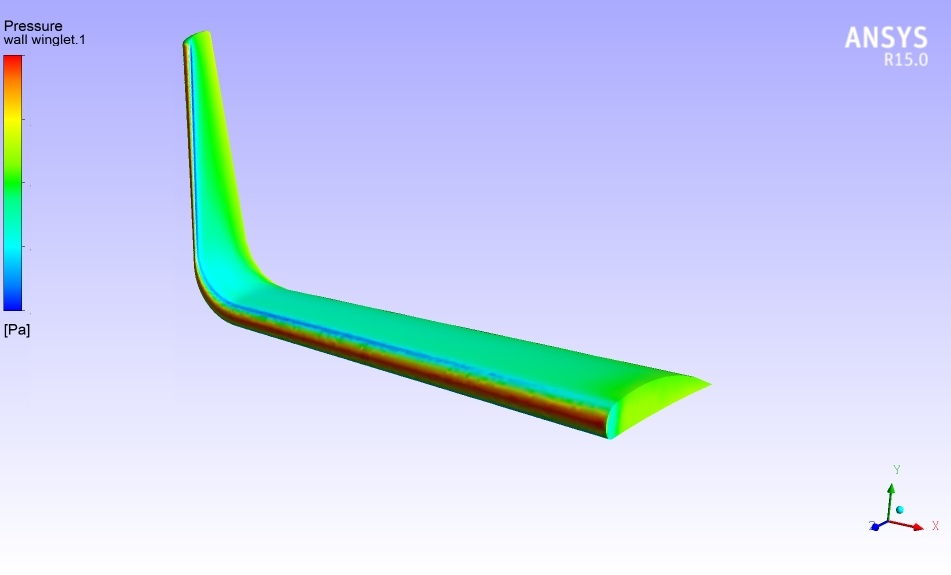

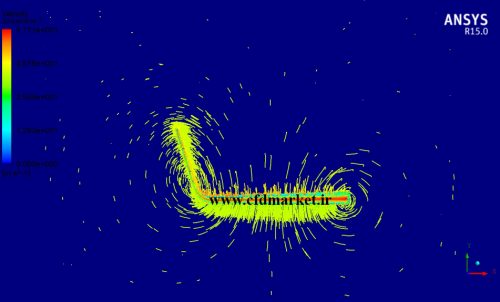

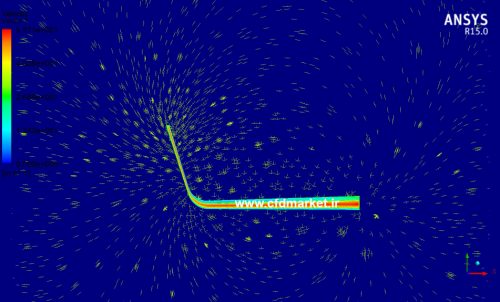

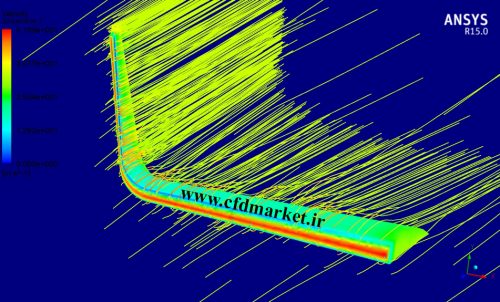

در این آموزش، شبیه سازی وینگلت و جریان گردابه ایی اطراف بال هواپیما توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و پایا انجام شده است. فایل دانلودی شامل یک کلیپ کامل از روند حل به مدت زمات ۱۵ دقیقه و همچین فایل هندسه مدل می باشد.

سنجش

توضیحات

شبیه سازی وینگلت و جریان گردابه ایی اطراف بال هواپیما

وینگلت یا بالک وسیله ایی است که برای بهبود وضعیت هواپیما های بال ثابت مورد استفاده قرار می گیرد. وینگلت ها دارای دسته بندی و انواع مختلفی هستند که بنابر نیاز و سایز هواپیما مورد استفاده قرار می گیرند. یکی از مهمترین وظایف آن ها بهبود بخشیدن جریان هوای عبوری از نوک بال ها برای بمنظور کاهش نیروی درگ است. وینگلت ها همچنین به جهت بالا بردن میزان کنترل‌پذیری هواپیما برای بالا بردن ایمنی بیشتر نیز کاربردی هستند. در این پروژه، شبیه سازی وینگلت و جریان گردابه ایی اطراف بال هواپیما توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و پایا انجام شده است. بدیهی است که با استفاده از دینامیک سیالات محاسباتی می توان هزینه های طراحی را تا حد بسیار زیادی کمتر کرد و به نتایج بهتری دست یافت.



هندسه و شبکه بندی

هندسه از قبل در نرم افزار SolidWorks طراحی شده و فایل آن به نرم افزار Ansys ایمپورت می شود. فایل شبکه در نرم افزار Ansys Meshing تهیه شده و تعداد سلول ها ۷۶۸۶۰۲ عدد می باشد.



الگوریتم حل

از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

بمنظور بررسی آشفتگی، از روش K_W SST بهره برده ایم.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.



محتویات فایل دانلودی

فایل شامل، هندسه و یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۱۵ دقیقه می باشد.



حجم فایل : ۲۳ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
