شبیه سازی احتراق درون توربین گازی و بررسی ناکس

توربین گاز، یک موتور درون‌سوز از نوع ماشین‌های دوار است که بر اساس انرژی گازهای ناشی از احتراق کار می‌کند. در اکثر موارد از سوخت متان جهت احتراق در توربین های گازی استفاده می شود و این سوخت با هوا ترکیب می شود و احتراق شکل می گیرد. امروزه تمام واکنشهای احتراق درون صنعت توسط دینامیک سیالات محاسباتی مدل می شود و از این طریق می توان به بررسی حالت های بهینه و پیش بینی محصولات احتراق اقدام کرد. بدلیل اهمیت راندمان و همچنین پیش بینی محصولات احتراق و اجتناب از افزایش آلودگی، شبیه سازی واکنش احتراق توربین گازی و بررسی ناکس توسط انسیس سی اف ایکس یکی از مهمترین مواردی است که همواره توسط مهندسین بررسی می گردد.



آلودگی ناکس

اکسیدهای نیتروژن (ناکس) که حاصل از احتراق سوخت های دیزلی و بنزینی هستند غالبا در کوره ها و همچنین نیروگاه های گازی تولید می شوند و بسیار سمی هستند. در اثر دمای بالای احتراق پیوند بین ملکول های نیتروژن شکسته می شود و این ملکول های تمایل دارند تا با اکسیژن موجود واکنش دهند و از این طریق در مناطقی که دمای بیشتر وجود دارد، ناکس بیشتری هم ایجاد می شود.



هندسه و شبکه بندی

هندسه مدل توسط نرم افزار سالیدورک طراحی و همچنین شبکه توسط نرم افزار Ansys Meshing انجام شده است. شبکه از ۴۸۵۳۶۹ عدد سلول تشکیل شده است. فایل مربوط به شبکه مدل جهت ادامه شبیه سازی موجود می باشد.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش First Order Upwind استفاده شده است. پس از حل اولیه مدل می توان از قسمت تنظیمات، Second Order را انتخاب کرد تا آشفتگی و نتایج با دقت بیشتری همراه باشد.



مشخصات مدل

برای تحلیل آشفتگی از مدل K_epsilon Standard بهره برده ایم و با فعال کردن معادله انرژی، تغییرات دما در سیستم محاسبه می شود.

بمنظور شبیه سازی واکنش احتراق از مدل متان_هوا استفاده شده است.



شرایط مرزی

بمنظور شبیه سازی واکنش احتراق توربین گازی، در قسمت ورودی برای سوخت (متان) و هوا از شرط  Velocity Inlet و در قسمت خروجی هم از شرط  Pressure Outlet استفاده شده است.

در این مدل از ورودی هوا اضافی (ثانویه) در بدنه محفظه برای احتراق بهتر استفاده شده است.

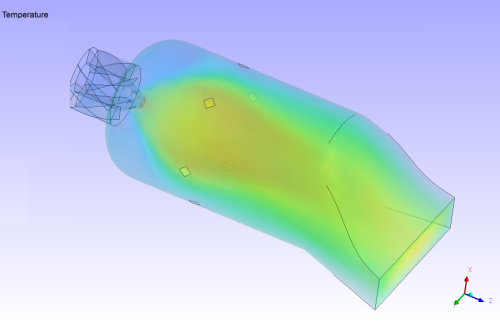

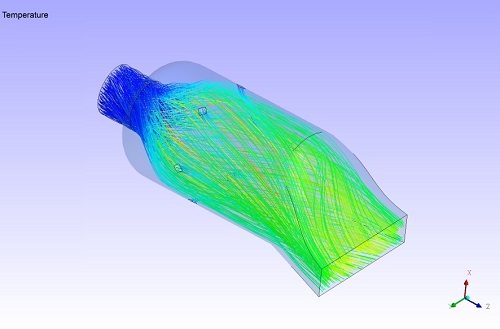

در کلیپ زیر می توان مسیر حرکت ذرات و افزایش دما در اثر ایجاد واکنش احتراق ملاحظه نمود.









محتویات فایل دانلودی

 کلیپ تصویری با توضیحات کامل به مدت زمان ۱۶ دقیقه می باشد.

فایل شامل، شبکه و یک کلیپ از نحوه انجام تحلیل در انسیس سی اف ایکس بهمراه بررسی نتایج می باشد.
