شبیه سازی همزن عمودی سانتریفیوژ توسط انسیس فلوئنت

75,000 تومان

در این آموزش، شبیه سازی همزن عمودی سانتریفیوژ توسط نرم افزار Ansys Fluent و بصورت سه بعدی و پایا انجام شده است. فایل دانلودی شامل هندسه و یک کلیپ به مدت ۱۸ دقیقه از نحوه انجام این شبیه سازی می باشد.

سنجش

توضیحات

شبیه سازی همزن عمودی سانتریفیوژ

همزن ها معمولا به دلایل و اهداف متنوعی در صنایع مختلف مورد استفاده قرار می گیرند. این همزن ها در فرآیند های اختلاط ‚ انحلال ‚ پراکنش و نگهداری استفاده می شوند و هر زمان که به یک عمل بهم زدن ملایم یا متوسط برای موادی با ویسکوزیته پایین یا متوسط در صنایع فرآوری مواد غذایی ‚ دارویی‚ آرایشی و یا شیمیایی نیاز باشد‚ مورد استفاده قرار گیرند. در این همزن ها، چرخش پروانه و جریان پیدا کردن سیال به سمت کف تانک و سپس به سمت بالا و سطح محصول ( در مجاورت دیواره ی تانک) می باشد. این عمل در صورتی که کف تانک دارای انحنا باشد تشدید می گردد. شبیه سازی همزن عمودی سانتریفیوژ توسط نرم افزار انسیس فلوئنت موجب بررسی بهتر جریان سیال در اینگونه توربوماشین ها می شود.



هندسه و شبکه بندی

هندسه از قبل در نرم افزار SolidWorks طراحی شده و فایل آن به نرم افزار Ansys ایمپورت می شود. فایل شبکه در نرم افزار Ansys Meshing تهیه شده و تعداد سلول ها ۸۱۱۳۴۴ عدد می باشد.



الگوریتم حل

از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

در این مدل از آب بعنوان سیال عامل استفاده شده است.

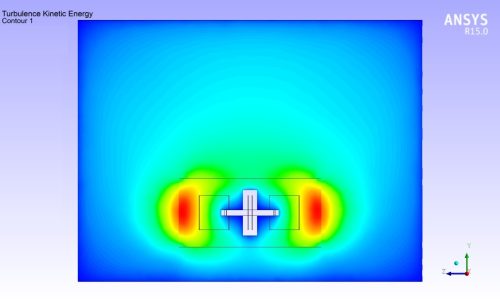

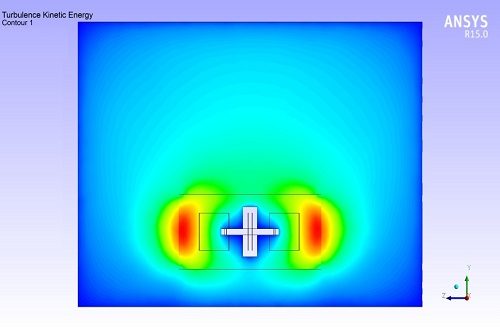

بمنظور بررسی آشفتگی از روش k-e استفاده شده است.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.



شرایط مرزی

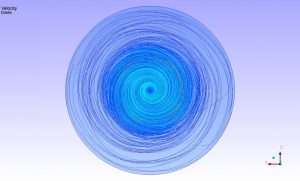

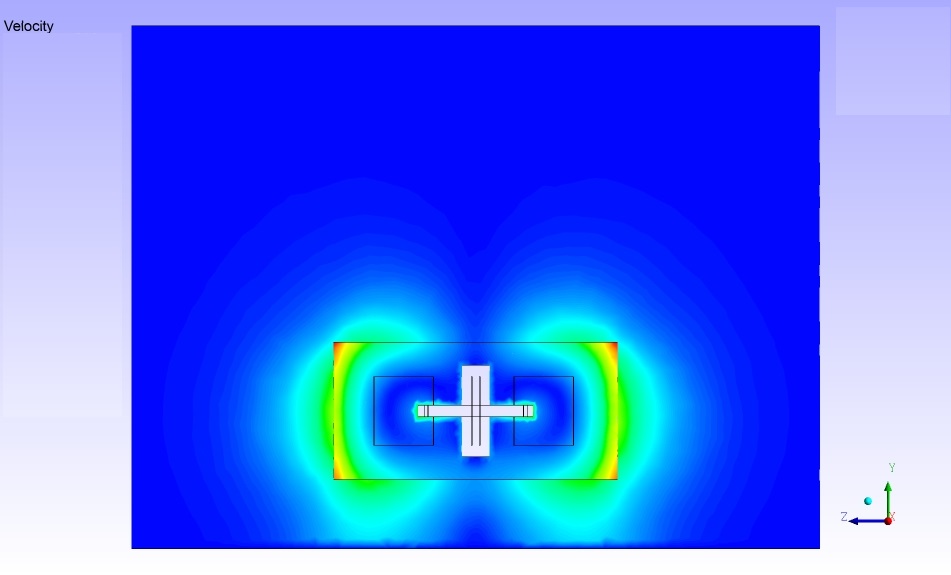

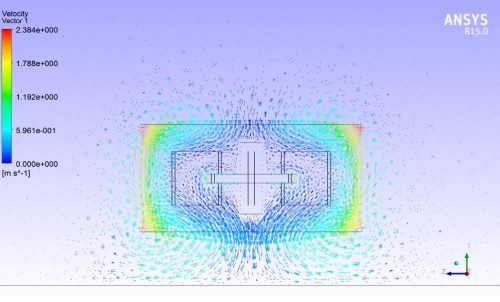

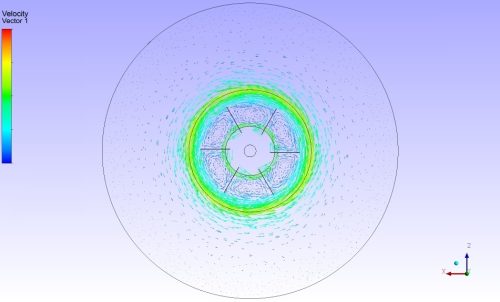

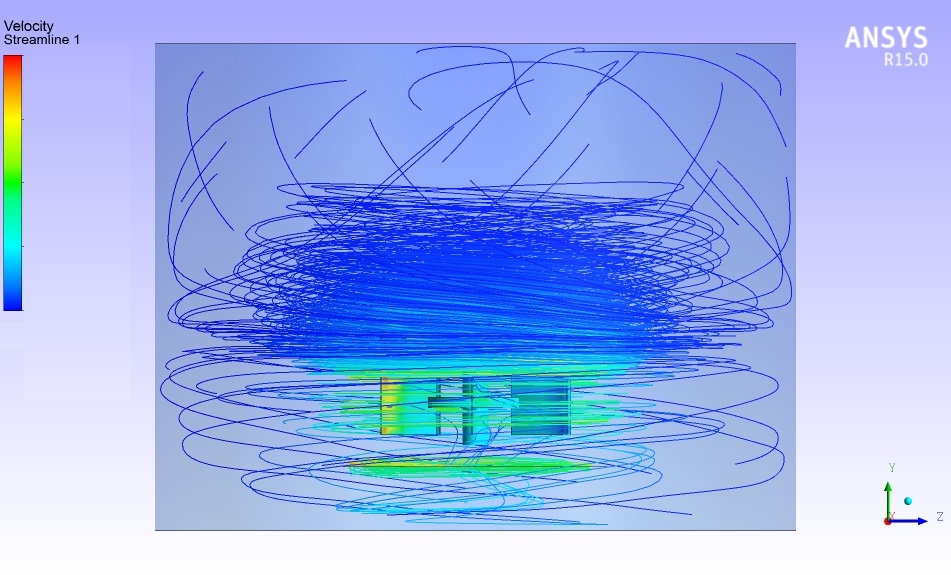

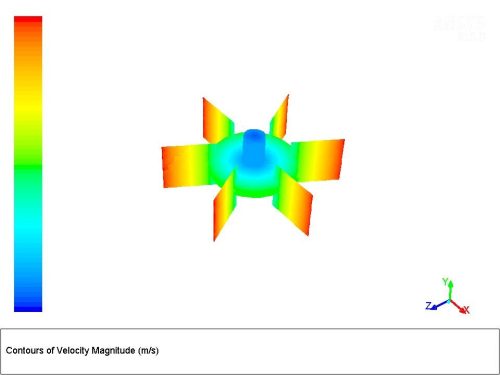

پروانه با سرعت ۱۲۰ rpm چرخش دارد و موجب جریان آب می شود.

مخزن در دو حالت رو باز و بسته بررسی شده است.



محتویات فایل دانلودی

فایل شامل، هندسه و یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۱۸ دقیقه می باشد.



حجم فایل : ۳۱ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
