شبیه سازی نازل چورون موتور هواپیما و تحلیل آکوستیکی

(دیدگاه کاربر 4)

99,000 تومان

در این آموزش، شبیه سازی نازل چورون موتور هواپیما و تحلیل آکوستیکی توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و پایا انجام شده است. فایل دانلودی شامل یک کلیپ کامل از روند حل به مدت زمات ۱۲ دقیقه و همچین فایل هندسه مدل می باشد.

سنجش

توضیحات

شبیه سازی نازل چورون موتور هواپیما و تحلیل آکوستیکی

مسئله سروصدا و ایجاد آلودگی صوتی در پرواز هواپیماها همواره بعنوان یک معضل اساسی مطرج بوده است. به دلیل آثار فیزولوژیکی مضری که سروصدای تولید شده توسط هواپیما روی خلبان، مسافران و کارکنان فرودگاه ها دارد کاهش شدت صوت اهمیت بیشتری پیدا کرده است. نازل چورون در مقیاس ها و اشکال مختلفی استفاده می شود. در این پروژه، شبیه سازی نازل چورون موتور هواپیما و تحلیل آکوستیکی آن توسط نرم افزار انسیس فلوئنت بصورت پایا و سه بعدی انجام شده است و می تواند به محققان در پیش بینی جریان و نویز کمک بسیار زیادی بکند.



هندسه و شبکه بندی

هندسه از قبل در نرم افزار SolidWorks طراحی شده و فایل آن به نرم افزار Ansys ایمپورت می شود. فایل شبکه در نرم افزار Ansys Meshing تهیه شده و تعداد سلول ها ۴۹۹۳۸۹ عدد می باشد.



الگوریتم حل

از حلگر Density _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Implicit  و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

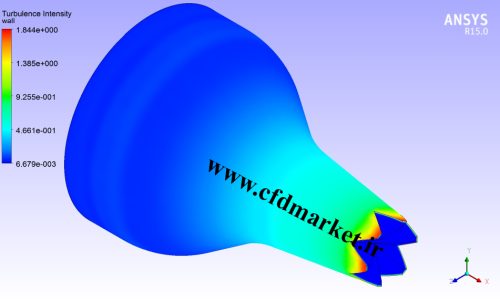

بمنظور بررسی آشفتگی، از روش k-e بهره برده ایم.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.

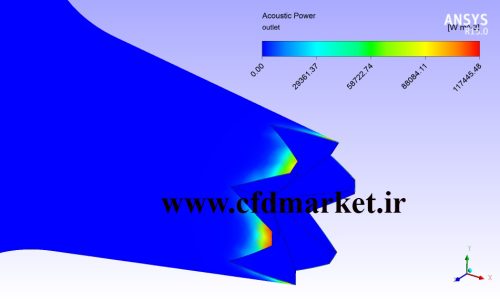

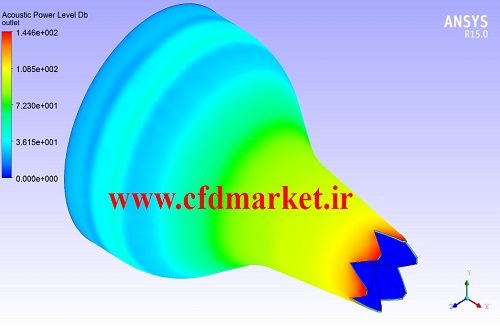

بمنظور بررسی و شبیه سازی آکوستیکی از مدل برادبند استفاده شده است.



شرایط مرزی

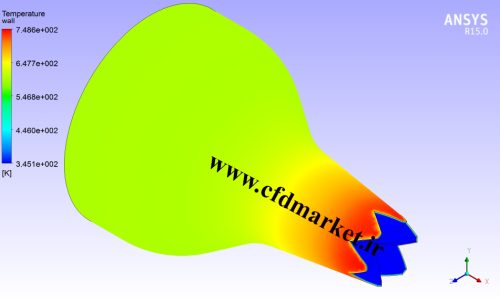

شرط مرزی ورودی بصورت Pressure Inlet  با دمای مشخص در نظر گرفته شده است. قسمت خروجی نیز بصورت Pressure outlet انتخاب شده است.



محتویات فایل دانلودی

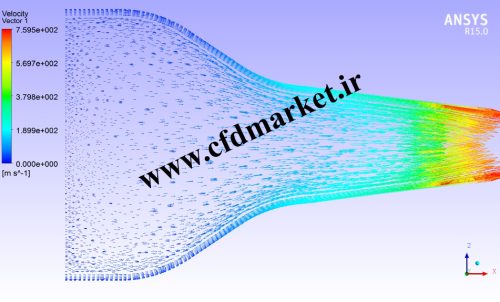

فایل شامل، هندسه و یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۱۲ دقیقه می باشد.



حجم فایل : ۱۸ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
