شبیه سازی مبدل حرارتی پوسته و لوله

(دیدگاه کاربر 3)

119,000 تومان

شبیه سازی انتقال حرارت در مبدل حرارتی پوسته و لوله بصورت پایا و توسط نرم افزار انسیس فلوئنت انجام شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل به مدت زمان ۲۹ دقیقه بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبیه سازی مبدل حرارتی پوسته و لوله

شبیه سازی مبدل حرارتی پوسته و لوله کاربرد فراوانی در صنایع مختلف دارد. در این نوع مبدل، سیال گرم درون لوله ها جریان پیدا می کند و سیال سرد نیز بر روی لوله ها حرکت می کند و بدون ایجاد تماس بین دو سیال انتقال حرارت جابجایی صورت می گیرد. سیال سرد تر در تماس با سیال گرم انرژی حرارتی گرفته و دمای آن بالا می‌رود و در عوض سیال گرم تر با از دست دادن حرارت، سرد می‌شود. در این مبدل از آب بعنوان سیال سرد و گرم استفاده شده است. در این نوع مبدل در حالت ایده‌آل مقدار گرمای از دست داده سیال گرم و گرمای به دست آمده برای سیال سرد با هم برابر است. شبیه سازی این نوع از مبدل به کمک نرم افزار فلوئنت به ما کمک می کند تا تغییرات مناسبی را برای بهبود شرایط عملکرد آن در نظر بگیریم.



هندسه و شبکه بندی

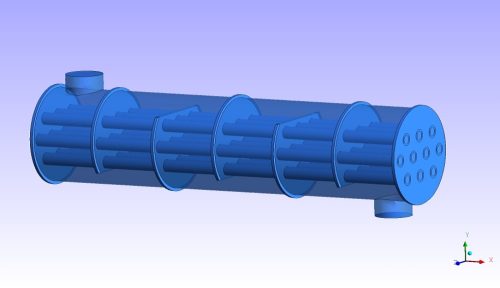

هندسه یک ورودی و یک خروجی برای مبدل و همچنین تعدادی لوله درون آن است. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان همراه با Inflation در نواحی مرزی برای افزایش دقت جواب در این نقاط است. تعداد کل سلول های تولید شده برابر با ۳۱۴۰۴۷۴ عدد است.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت Steady می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

روش های مختلفی برای انتقال حرارت وجود دارد. با توجه به اینکه در این مدل دو ورودی برای سیال گرم و سرد داریم پس انتقال حرارت از نوع جابجایی اجباری می باشد. برای تحلیل آشفتگی از مدل K_epsilon Standard استفاده شده است.

در این شبیه سازی معادلات پیوستگی، انرژی و مومنتوم نیز در نظر گرفته شده اند.



شرایط مرزی

ورودی جریان برای مبدل و لوله بصورت Velocity Inlet در نظر گرفته شده است. خروجی جریان هم بصورت Pressure Outlet تنظیم شده است.

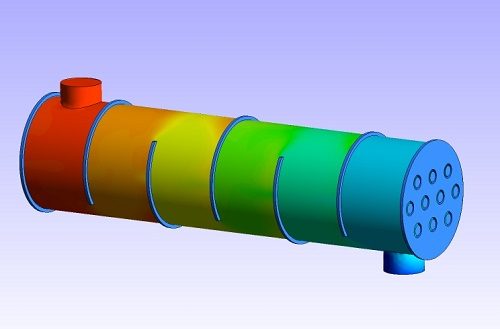

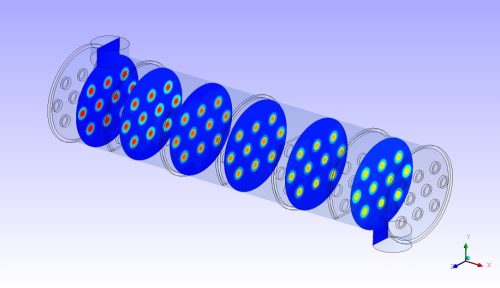

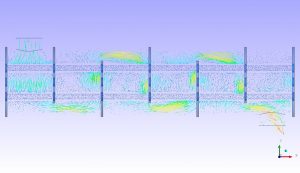

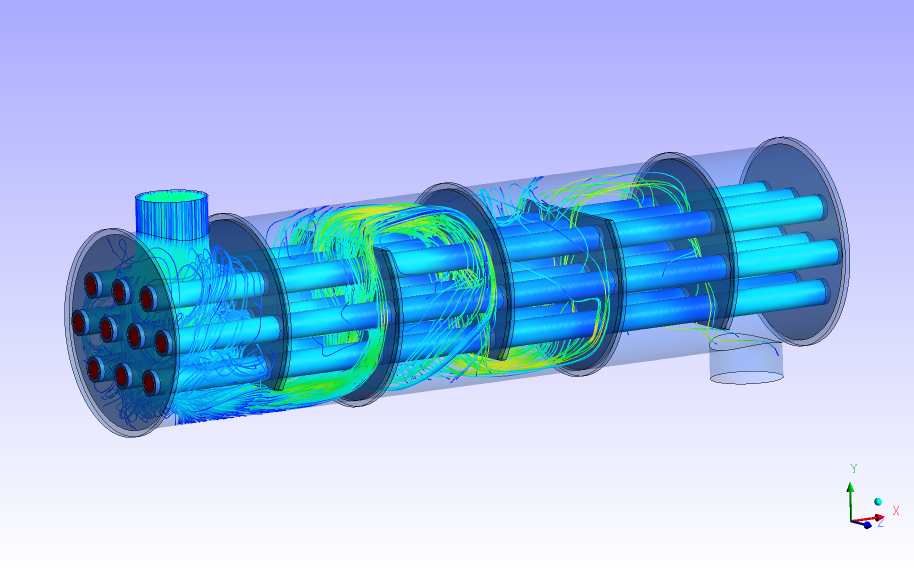

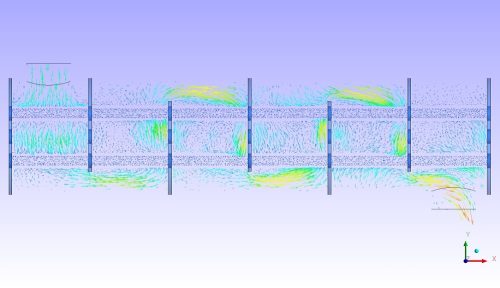

در کلیپ زیر می توان مسیر حرکت سیال گرم و سرد و انتقال حرارت بین آن ها را ملاحظه نمود.







محتویات فایل دانلودی

فایل مربوط به هندسه مدل و یک کلیپ تصویری با توضیحات کامل به مدت زمان ۲۹ دقیقه می باشد.

فایل شامل مراحل وارد کردن هندسه، تنظیم شبکه و تحلیل همراه با بررسی نتایج می باشد.



فایل : ۵۷ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
