شبیه سازی مبدل حرارتی دو لوله ایی توسط انسیس فلوئنت

(دیدگاه کاربر 1)

55,000 تومان

در این آموزش، شبیه سازی مبدل حرارتی دو لوله ایی توسط نرم افزار انسیس فلوئنت و بصورت گذرا مدل شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل به مدت زمان ۱۸ دقیقه بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبیه سازی مبدل حرارتی دو لوله ایی توسط انسیس فلوئنت

در صنعت موارد متوعی از مبدل ها یافت می شود که یکی از متداولترین و ساده ترین آن ها مبدل حرارتی دو لوله ایی می باشد. مبدل دو لوله ایی از دو لوله هم مرکز تشکیل شده است که سیال گرم و سرد در درون آن ها حرکت می کند. حرکت سیال در درون مبدل دو لوله می تواند همسو و یا غیرهمسو باشد و نتایج برای جریان غیرهمسو بهتر می باشد چون تبادل حرارتی بهتری صورت می گیرد. مبدل حرارتی دو لوله ایی فضای کمی را اشغال می کند و برای کاربرد های صنعتی سبک مورد استفاده قرار میگیرد. شبیه سازی مبدل حرارتی دو لوله ایی توسط نرم افزار انسیس فلوئنت این امکان را به ما می دهد تا انتقال حرارت در درون مبدل را با دماهای مختلف سیال بررسی کنیم و از صرف هزینه های زائد پرهیز کنیم.



هندسه و شبکه بندی

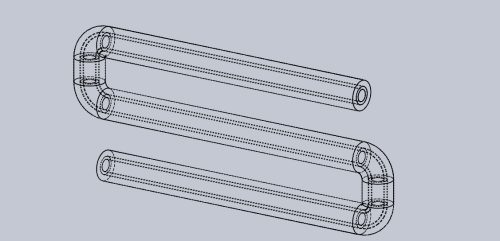

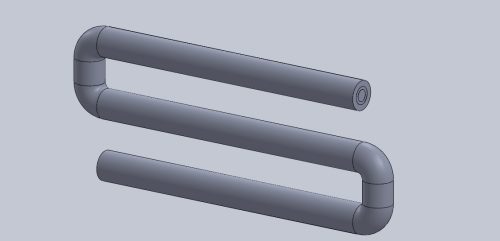

هندسه  توسط نرم افزار سالیدوردک طراحی شده و مراحل ایمپورت کردن آن به نرم افزار فلوئنت کاملا توضیح داده شده است. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان همراه با Inflation در نواحی مرزی برای افزایش دقت جواب در این نقاط است. تعداد کل سلول های تولید شده برابر با ۸۱۷۳۷۷ عدد است.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت Transientمی باشد. برای حل معادلات مختلف از الگوریتم Simpleو همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



شرایط مرزی

جریان ورودی برای هر دو قسمت بصورت Velocity Inlet در نظر گرفته شده است.

دمای سیال ورودی گرم برابر با ۳۵۰ درجه کلوین و برای سیال سرد ۲۹۰ درجه کلوین می باشد.

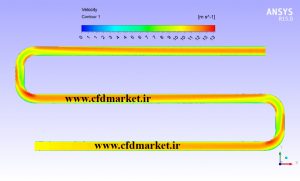

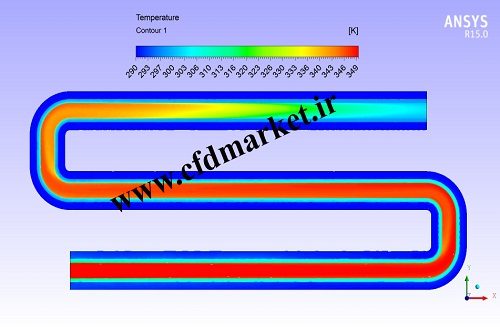

شرط مرزی خروجی بصورت Pressure Outlet می باشد.   در کلیپ زیر می توان حرکت سیال در درون لوله ها و انتقال حرارت را ملاحظه نمود:



محتویات فایل دانلودی

فایل مربوط به هندسه و کلیپ تصویری با توضیحات کامل به مدت زمان ۱۸ دقیقه می باشد.

فایل شامل مراحل وارد کردن هندسه، تنظیم شبکه و تحلیل همراه با بررسی نتایج می باشد.



فایل : ۲۸ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
