شبیه سازی فن محوری و تخلیه هوای اتاق

(دیدگاه 2 کاربر)

140,000 تومان

شبیه سازی فن محوری و تخلیه هوای اتاق توسط نرم افزار انسیس فلوئنت و بصورت گذرا انجام شده است.  فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبیه سازی فن محوری

فن های محوری از جمله توربوماشین هایی است که در آن جریان هوا اساساً موازی محور پروانه‌ است. فن‌های محوری دارای قاب که داخل پنجره و دیوار نصب می‌شوند، فن‌های به کار رفته در رایانه‌ها، پنکه های سقفی و رومیزی و بسیاری از فن‌های کانالی استفاده شده در صنعت جز این دسته قرار می‌گیرند. فن پروانه‌ای ساده‌ترین نوع فن محوری می‌باشد که شامل یک پروانه دارای ۳ الی ۶ پره، الکتروموتور و یک قاب می‌باشد. فن‌های پروانه‌ای برای حجم زیاد هوا و فشار استاتیک کم استفاده می‌شوند و برای غلبه بر سیستم‌هایی با افت فشارهای بیش از ۱۲۵ پاسکال توصیه نمی‌شوند و کاربرد آنها برای سیستم‌های کوچک و ساده از نظر تهویه که فاقد کانال کشی یا دارای کانال‌های کمی باشند محدود می‌گردد. شبیه سازی فن محوری و تخلیه هوای اتاق با استفاده از نرم افزار انسیس فلوئنت و بصورت گذرا صورت گرفته است.



هندسه و شبکه بندی

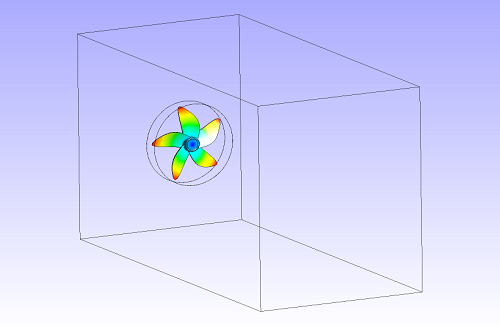

هندسه بصورت سه بعدی و در نرم افزار سالیدورک طراحی شده است و شامل یک پروانه و محیط اطراف آن می باشد. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان همراه با Inflation در نواحی مرزی برای افزایش دقت جواب در این نقاط است. تعداد کل سلول های تولید شده برابر با ۵۱۹۴۶۲ عدد است.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت Transent می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.





مشخصات مدل

برای تحلیل آشفتگی از مدل K_epsilon Realizable استفاده شده است. در این شبیه سازی معادلات پیوستگی، انرژی و مومنتوم نیز در نظر گرفته شده اند.



شرایط مرزی

پروانه با سرعت دورانی ۵۰۰ دور در دقیقه چرخش دارد و خروجی جریان هم بصورت Pressure Outlet تنظیم شده است.

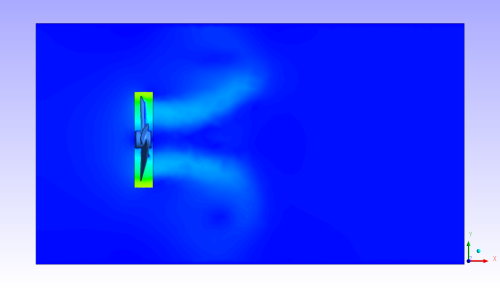

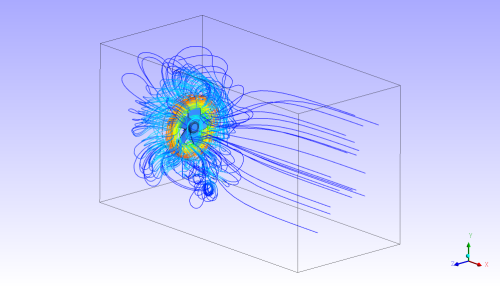

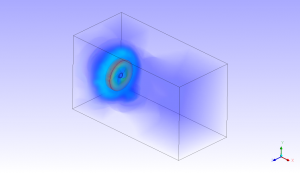

در کلیپ زیر می توان چرخش پروانه و تغییرات ایجاد شده در هوای اطراف آن را مشاهده نمود.





محتویات فایل دانلودی

کلیپ تصویری با توضیحات گام به گام از نحوه انجام شبیه سازی می باشد.

فایل شامل مراحل وارد کردن هندسه، تنظیم شبکه و تحلیل همراه با بررسی نتایج می باشد.



رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
