شبیه سازی فن سانتریفیوژ دو طرفه توسط انسیس فلوئنت

(دیدگاه کاربر 3)

190,000 تومان

شبیه سازی فن سانتریفیوژ دو طرفه توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و گذرا انجام شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل به مدت زمان ۲۱ دقیقه بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبیه سازی فن سانتریفیوژ دو طرفه

فن های سانتریفیوژ یا گریز از مرکز، هوا را در جهت عمود بر محور گردش پروانه تخلیه می کنند. در این نوع از فن جریان هوا به موازات محور گردش پروانه وارد می شود و بصورت شعاعی به سمت پیرامون و نوک پروانه حرکت می کند. در حین انجام این حرکت، جریان هوا مقداری انرژی جنبشی دریافت می کند که موجب افزایش  فشار استاتیک آن می شود. فن های سانتریفیوژ را می توان در مکان هایی که جریان هوا دارای ناخالصی یا دمای بالا می باشد استفاده نمود. این نوع فن در سیستم های کانال کشی شده با فشار بالا استفاده می شود و برجسته ترین ویژگی آن غلبه بر افت فشار استاتیک بالا در این کانال ها است. شبیه سازی فن سانتریفیوژ دو طرفه توسط انسیس فلوئنت کمک شایانی در بهبود عملکرد و ایجاد شرایط بهینه به طراحان مکانیک می کند.



هندسه و شبکه بندی

هندسه فن سانتریفیوژ بصورت سه بعدی و دارای یک ورودی و دو خروجی می باشد. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان می باشد. تعداد کل سلول های تولید شده برابر با ۵۴۱۳۱۱ عدد است.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت Transient می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

برای تحلیل آشفتگی از مدل K_epsilon استفاده شده است. در این شبیه سازی معادلات پیوستگی، انرژی و مومنتوم نیز در نظر گرفته شده اند.



شرایط مرزی

شرط مرزی ورودی هوا بصورت Velocity Inlet و شرط مرزی برای خروجی Pressure Outlet است.

سرعت چرخش فن سانتریفیوژ  ۳۰۰ rpm در نظر گرفته شده است.



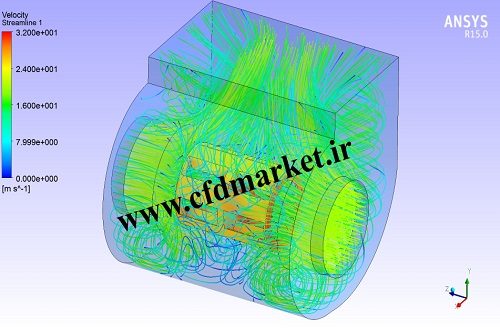

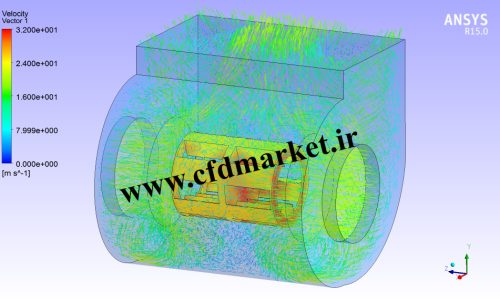

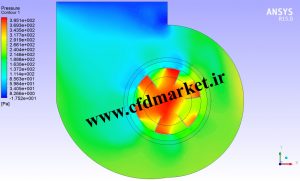

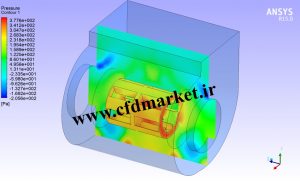

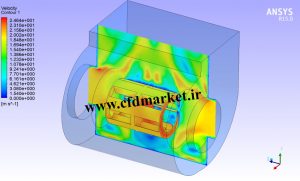

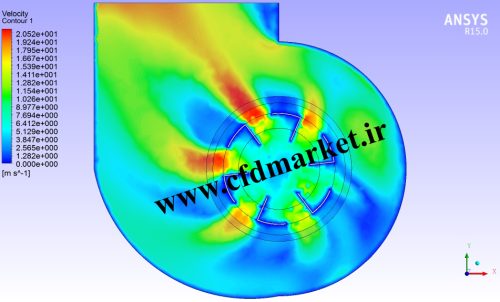

در کلیپ زیر می توانید تغییرات سرعت جریان هوا را در درون این فن ملاحظه بفرمایید.





محتویات فایل دانلودی

 فایل مربوط به هندسه مدل و کلیپ تصویری با توضیحات کامل به مدت زمان ۲۱ دقیقه می باشد.

فایل شامل مراحل فراخوانی هندسه، تنظیم شبکه و تحلیل در فلوئنت همراه با بررسی نتایج می باشد.



حجم فایل : ۳۵ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
