پیشنهاد ویژه

شبیه سازی سیکلون جدا کننده ذرات جامد از گاز

(دیدگاه کاربر 5)

180,000 تومان 139,000 تومان

در این شبیه سازی، یک سیکلون بمنظور جداسازی ذرات موجود در سیال توسط نرم افزار انسیس فلوئنت و بصورت پایا مدل شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل به مدت زمان ۱۳ دقیقه بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبیه سازی سیکلون جدا کننده ذرات جامد از گاز

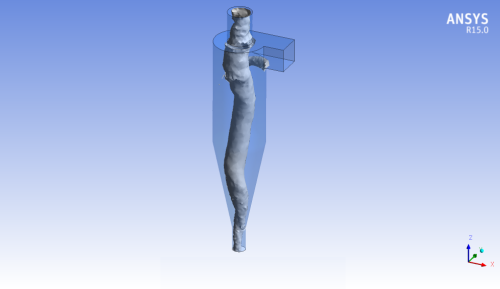

شبیه سازی سیکلون جدا کننده ذرات جامد از گاز به ما کمک می کند تا درک بهتری از مسیر حرکت سیال داشته باشیم و طراحی بهتری را انجام دهیم. سیکلون ها سیستم های جمع آوری ذرات مبتنی بر نیروی گریز از مرکز هستند که از اثر گرد بادی برای جدا کردن ذرات جامد از جریان گاز استفاده می کنند. گاز و ذرات جامد با زاویه، وارد جمع کننده استوانه ای شده و با سرعت زیاد و در یک مسیر گردابی به سمت پایین حرکت می کنند. اکنون به علت اصل بقا، اندازه حرکت زاویه ای یک گردابه داخلی از محل انتهای مخروط در جهت عکس گردابه اولیه آغاز می شود و به سمت بالا ادامه مسیر می دهد.  در نهایت از مجرای خروجی، هوا عاری از ذرات جامد می شود. ذرات جامد سنگین تر به دلیل برخورد با دیواره ها، از جریان گاز جدا می شوند.



هندسه و شبکه بندی

هندسه این سیکلون از قبل توسط نرم افزار Solidworks تهیه شده است و شامل یک ورودی برای سیال و دو خروجی برای ذرات و سیال می باشد.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان درون سیکلون استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

برای تحلیل آشفتگی از مدل K_epsilon RNG و همچنین بمنظور در نظر گرفتن ذرات موجود در سیال از مدل فاز گسسته بهره برده ایم. در تنظیمات مدل فاز گسسته قادر خواهیم بود تا سایز ذرات و شکل هندسی آن ها را تعیین کنیم.



شرایط مرزی

در ورودی از شرط مرزی Velocity Inlet و در خروجی از Pressure Outlet بهره برده ایم.

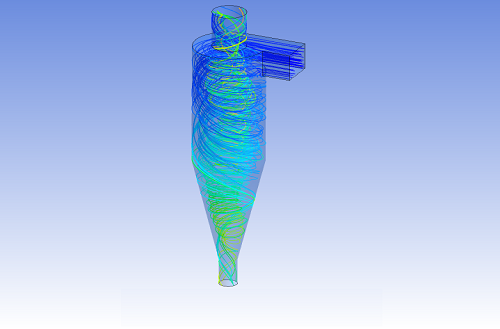

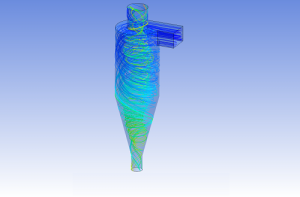

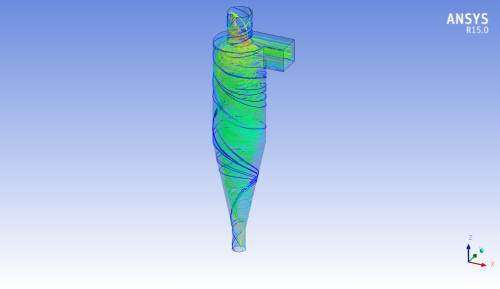

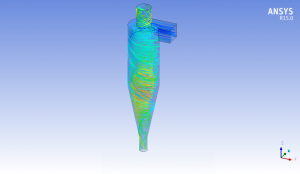

در کلیپ زیر می توانید روند چرخش و خروج سیال  و ذرات درون این سیکلون را مشاهده نمایید.







محتویات فایل دانلودی

فایل مربوط به هندسه مدل و یک کلیپ تصویری با توضیحات کامل به مدت زمان ۱۳ دقیقه می باشد.

فایل شامل مراحل وارد کردن هندسه، تنظیم شبکه و تحلیل در فلوئنت همراه با بررسی نتایج می باشد.



حجم فایل : ۲۱ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.

دیدگاه ها

دیدگاه مشتریان
4.5
5 ratings
1 ستاره
0%
2 ستاره
0%
3 ستاره
0%
4 ستاره
40%
5 ستاره
40%
امتیاز دهید!

تنها مشتریانی که این محصول را خریداری کردند می تواننددیدگاه بنویسند.

نوشتن یک دیدگاه
5 reviews for شبیه سازی سیکلون جدا کننده ذرات جامد از گاز
  • 4 از 5

    سلام
    من یه سایکلون باید شبیه سازی بکنم اما یکم از نظر ابعاد و ظاهر با مدل شما تفاوت هایی داره. حالا چیکار باید بکنم؟

    • با سلام
      میتونید آموزش مارو دریافت کنید و بر روی مدل مورد نظر خودتون انجام بدید یا اینکه ابعاد مدلتون رو به ما بدید تا براتون شبیه سازی رو انجام بدیم

  • 5 از 5

    سلام. از سایت خوبتون تشکر می کنم. ایشالا همیشه توی کارتون موفق باشین

    • سلام.
      با تشکر. همچنین ما هم برای شما آرزوی موفقیت داریم.

  • 4 از 5

    سلام. من بعد از این شبیه سازی میخوام یه تغییرات کوچیک انجام بدم. چیکار باید بکنم!

    • سلام
      می تونید از طریق امکان چت که در وبسایت گوشه سمت راست وجود داره با من تماس برقرار کنید یا اینکه با شماره تلفنی که در فوتر هست تمماس بگیرید تا در این رابطه صحبت کنیم.
      یک راه دیگه این هست که از طریق امکان “تماس با ما” که در لایه بالای وبسایت هست برای من ایمیل بفرستید.
      با تشکر

  • 5 از 5

    سلام. کاملا مطابق با خواسته های من بود ازتون متشکرم.

  • سلام روزتون بخیر.
    من نیاز به شبیه سازی هیدروسیکلون هستم.(جدا کردن ذرات جامد از فاز مایع)
    میتونم ازین فایل کمکی بگیرم؟

    • سلام
      بله مشکلی برای استفاده نداره. فقط باید در منوی تنظیمات بجای هوا از آب استفاده بشه. سایر بخش ها فرقی نداره برای تنظیم
