شبیه سازی سه فازی تبخیر آب و تشکیل بخار آب در اثر حرارت شعله

(دیدگاه کاربر 1)

99,000 تومان

در این آموزش، شبیه سازی سه فازی تبخیر آب و تشکیل بخار آب در اثر حرارت شعله توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و گذرا انجام شده است. فایل دانلودی شامل یک کلیپ کامل از روند حل به مدت زمات ۲۳ دقیقه و همچین فایل هندسه مدل می باشد.

سنجش

توضیحات

شبیه سازی تبخیر آب و تشکیل بخار در اثر حرارت شعله از کف مخزن

در این آموزش، شبیه سازی سه فازی تبخیر آب و تشکیل بخار آب در اثر حرارت شعله از کف مخزن توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و گذرا انجام شده است. این شبیه سازی از نوع سه فازی می باشد که در برگیرنده سه فاز آب، هوا و بخارآب می باشد. در ابتدا نیمی از مخزن را آب و نیم دیگر را هوا تشکیل داده و در اثر حرارت شعله از کف مخزن که بصورت یک شرط مرزی می باشد، آب شروع به تبخیر می کند و بخار آب تشکیل می شود.

هندسه و شبکه بندی

هندسه از قبل در نرم افزار انسیس-ورکبنچ طراحی شده و فایل آن به نرم افزار Ansys ایمپورت می شود. فایل شبکه در نرم افزار Ansys Meshing تهیه شده و تعداد سلول ها ۶۵۵۸۲۱ عدد می باشد. تمام مراحل ایجاد شبکه و نامگذاری در کلیپ مورد نظر شرح داده شده اند.



الگوریتم حل

از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت گذرا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

بمنظور بررسی آشفتگی، از روش  k-e Relizable بهره برده ایم.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.



شرایط مرزی

دمای اولیه آب ۳۷۰ درجه کلوین در نظر گرفته می شود و آب در آستانه تبخیر قرار دارد.

بمنظور شبیه سازی حرارت شعله، یک شرط مرزی دمایی برای آن نقطه بصورت چشمه حرارتی در نظر گرفته می شود و دمایی برابر با ۱۸۷۰ درجه کلوین به آن اختصاص داده می شود.

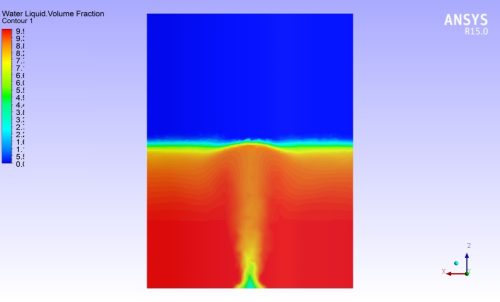

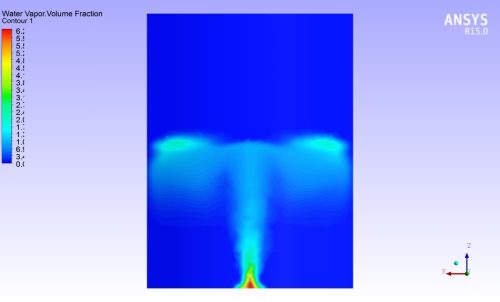

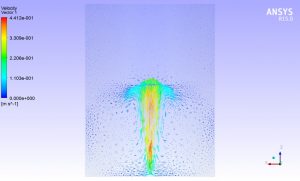

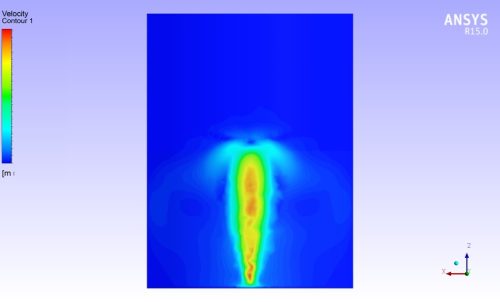

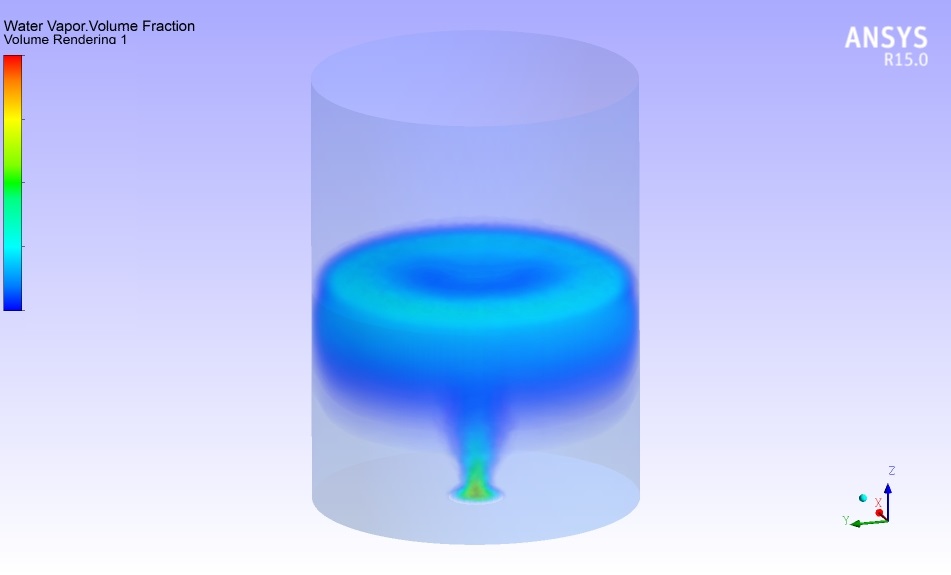

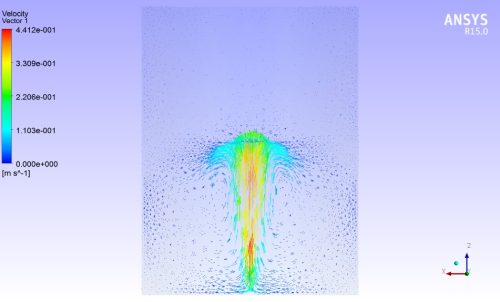

در کلیپ زیر می توان تبخیر آب بر اثر حرارت و ایجاد بخار آب را ملاحظه نمود.





محتویات فایل دانلودی

فایل شامل، هندسه و یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۲۳ دقیقه می باشد.



حجم فایل : ۳۰ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
