شبیه سازی جریان سیال در پمپ سانتریفیوژ

(دیدگاه کاربر 7)

180,000 تومان 139,000 تومان

شبیه سازی پمپ سانتریفوژ توسط نرم افزار انسیس فلوئنت و بصورت گذرا انجام شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل به مدت زمان ۲۳ دقیقه بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبیه سازی جریان در پمپ سانتریفیوژ

پمپ وسیله‌ای مکانیکی برای انتقال سیالات است. پمپ ها با افزایش فشار سیال، امکان جابجایی را به ارتفاعی بالاتر (با افزایش هد) یا حتی پایین دست (معمولاً حوضچه یا مخزن) فراهم می‌آورند. پمپ کاربردهای فراوان در صنعت و حتی در وسایل نقلیه دارد. مانند پمپ بنزین یا پمپ آب خودرو تا پمپ‌های بزرگ برای پر کردن حوضچه‌های تعمیر کشتی. از جمله این پمپ ها، پمپ سانتریفیوژ است که به بررسی عملکرد آن پرداخته شده است. شبیه سازی جریان سیال در پمپ سانتریفیوژ بعنوان یکی از بهترین روش ها برای بررسی عملکرد این نوع از پمپ ها شناخته شده است. مکانیزم کار پمپ سانتریفیوژ بر اساس نیروی گریز از مرکز می باشد. بدین صورت که جریان سیال به مرکز پمپ وارد می شود و در بین پره های پروانه به دوران در می آید.



هندسه و شبکه بندی

هندسه بصورت سه بعدی و از قبل توسط نرم افزار Solidworks طراحی شده است و شامل یک ورودی برای سیال و یک خروجی و همچنین پروانه پمپ می باشد. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان در نظر گرفته شده است. تعداد المان های شبکه ۱۲۵۲۳۶۴ عدد می باشد.



الگوریتم حل

بمنظور شبیه سازی جریان سیال در پمپ سانتریفیوژ از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت Transient می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

برای تحلیل آشفتگی از مدل K_epsilon Realizable بهره برداه ایم. در قسمت Material از آب بعنوان سیال عامل استفاده شده است.



شرایط مرزی

شرط مرزی ورودی آب بصورت Velocity Inlet و شرط مرزی برای خروجی Pressure Outlet است.

سرعت چرخش پروانه پمپ هم ۱۸۰۰ rpm در نظر گرفته شده است.

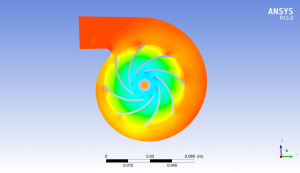

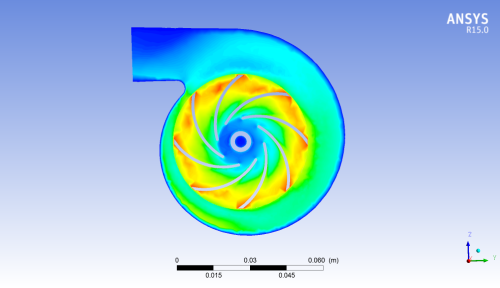

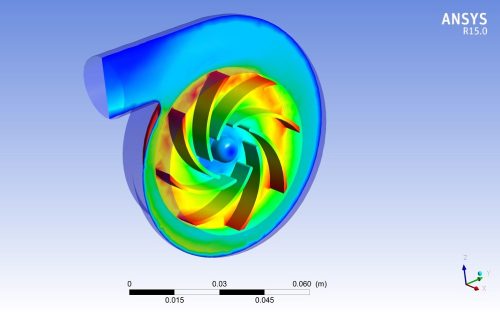

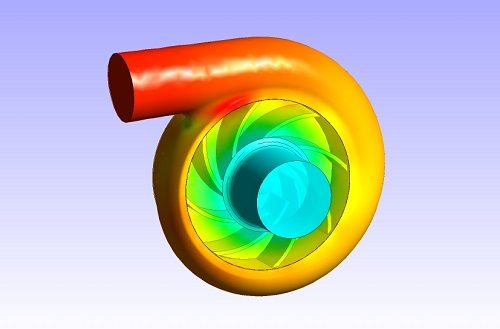

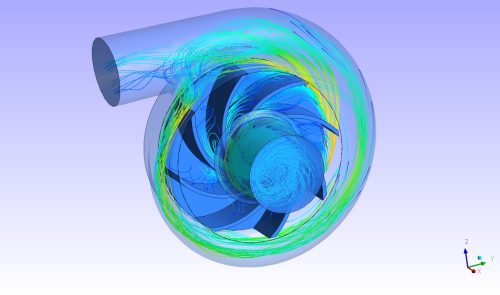

می توان در کلیپ زیر ورود آب به پمپ و چرخش پروانه و تغییرات سرعت را ملاحظه نمود.







محتویات فایل دانلودی

 فایل مربوط به هندسه مدل و کلیپ تصویری با توضیحات کامل به مدت زمان ۲۳ دقیقه می باشد.

فایل شامل مراحل فراخوانی هندسه، تنظیم شبکه و تحلیل در فلوئنت همراه با بررسی نتایج می باشد.



حجم فایل : ۳۳ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
