شبیه سازی عددی جریان ایرودینامیک اطراف هواپیمای مسافربری

(دیدگاه کاربر 1)

99,000 تومان

در این آموزش، شبیه سازی عددی جریان ایرودینامیک اطراف هواپیمای مسافربری توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و پایا انجام شده است. فایل دانلودی شامل یک کلیپ کامل از روند حل به مدت زمات ۱۲ دقیقه و همچین فایل هندسه مدل می باشد.

سنجش

توضیحات

شبیه سازی عددی جریان ایرودینامیک اطراف هواپیمای مسافربری

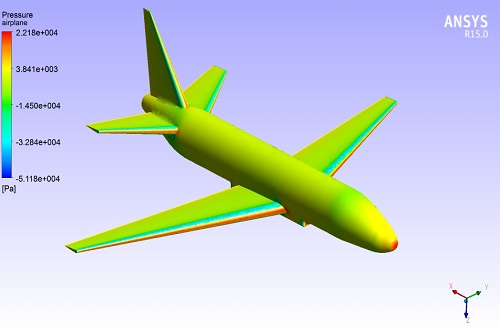

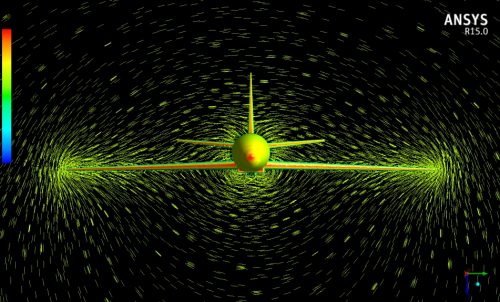

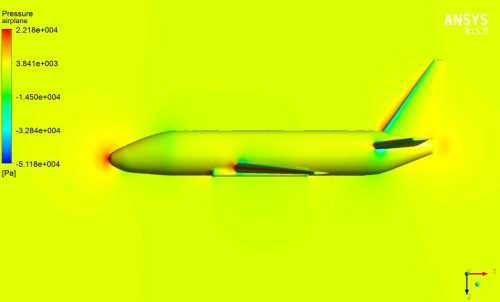

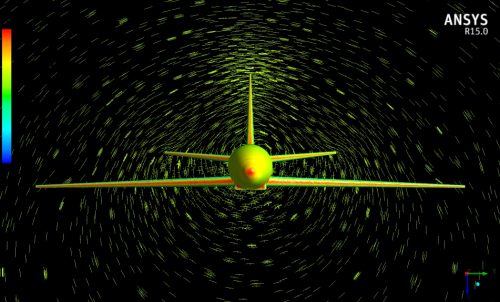

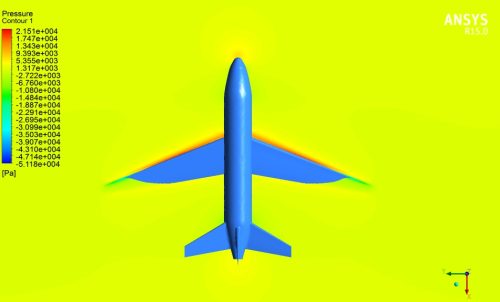

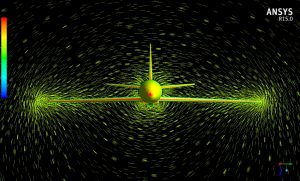

شبیه سازی جریان هوا در اطراف اجسام پرنده همچون هواپیما و پهپاد و بررسی وضعیت ایرودینامیکی و پایداری همواره از اهمیت بالایی برخوردار بوده است. با استفاده از نرم افزار های دینامیک سیالات محاسباتی می توان هزینه های آزمایش و بررسی را به میزان قابل توجهی کاهش داد. در این پروژه، شبیه سازی عددی جریان ایرودینامیک اطراف هواپیمای مسافربری توسط نرم افزار انسیس فلوئنت بررسی شده است. همانطور که میدانیم در پرواز، اختلاف فشاری بین سطوح پایینی و بالایی اتفاق می افتد در این حالت فشار در روی سطوح بالایی هواپیما یا بال کمتر از فشار جو می باشد و بالعکس فشار در سطوح پایینی برابر یا بیشتر از فشار جو می باشد. از آنجایی که هوا همواره از مکان کم فشار به پرفشار حرکت می کند و در نوک بال ها کمترین سطح و کمترین مقاومت برای حرکت هوا موجود می باشد، بنابراین حرکت هوا بصورت چرخشی و یا گردابه ایی اتفاق می افتد.



هندسه و شبکه بندی

هندسه از قبل در نرم افزار SolidWorks طراحی شده و فایل آن به نرم افزار Ansys ایمپورت می شود. فایل شبکه در نرم افزار Ansys Meshing تهیه شده و تعداد سلول ها ۷۶۴۵۳۹۲ عدد می باشد.



الگوریتم حل

از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

بمنظور بررسی آشفتگی، از روش k-e بهره برده ایم.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.



شرایط مرزی

هواپیما با سرعت  با سرعت ۰٫۵ ماخ در حر کت می باشد و شرط مرزی آن بصورت Velocity inlet در نظر گرفته شده است.

شرط مرزی خروجی نیز بصورت Pressure Outlet می یاشد.



محتویات فایل دانلودی

فایل شامل، هندسه و یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۱۲ دقیقه می باشد.



حجم فایل : ۲۴ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
