شبیه سازی جریان آب روی سرریز سد

(دیدگاه کاربر 1)

50,000 تومان

در این آموزش، شبیه سازی جریان آب روی سرریز سد توسط نرم افزار Ansys Fluent و بصورت دو بعدی و گذرا انجام شده است. فایل دانلودی شامل یک کلیپ به مدت ۱۸ دقیقه از نحوه انجام این شبیه سازی می باشد.

سنجش

توضیحات

شبیه سازی جریان آب روی سرریز سد

سرریز سازه‌ایست که برای عبور آب‌های اضافی و سیلاب‌ها از بالادست سد یا سراب به پایین‌دست سد یا پایاب ساخته و مورد استفاده قرار می‌گیرد. سرریزهایی که مجهز به دریچه هستند را سرریز کنترل‌دار و آنهایی که فاقد دریچه هستند را سرریز بدون کنترل گویند. در این آموزش، شبیه سازی جریان آب روی سرریز سد توسط نرم افزار انسیس فلوئنت و بصورت دو بعدی و گذرا انجام شده است.



هندسه و شبکه بندی

هندسه مدل توسط نرم افزار Ansys Workbench ترسیم شده است و تمام مراحل طراحی در فایل آموزشی شرح داده شده است. شبکه مدل در نرم افزار Ansys Meshing تنظیم شده است و تعداد المان های شبکه ۲۳۳۲۹ عدد می باشد.



الگوریتم حل

از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت گذرا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش First Order Upwind استفاده شده است. پس از حل اولیه مدل می توان از قسمت تنظیمات، Second Order Upwind را انتخاب کرد تا آشفتگی و نتایج با دقت بیشتری همراه شود.



مشخصات مدل

در این مدل بمنظور بررسی آشفتگی از روش K-e Standard بهره برده ایم.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.

با استفاده از منوی Adapt می توان ناحیه آب پشت سد را براحتی مدل کرد.

از روش VOF جهت در نظر گرفتن آب و هوا استفاده شده است.



شرایط مرزی

جریان آب در پشت سد با سرعت ۱ متر برثانیه حرکت دارد.

در قسمت خروجی نیز از شرط مرزی Pressure_Outlet استفاده شده است.

سیال بصورت سطح آزاد در نظر گرفته شده است.

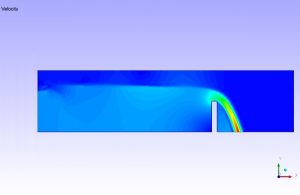

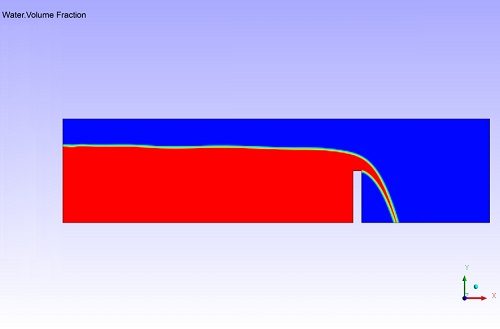

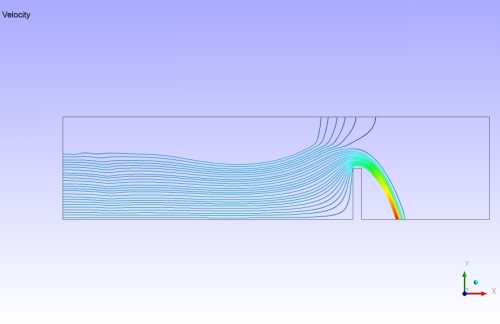

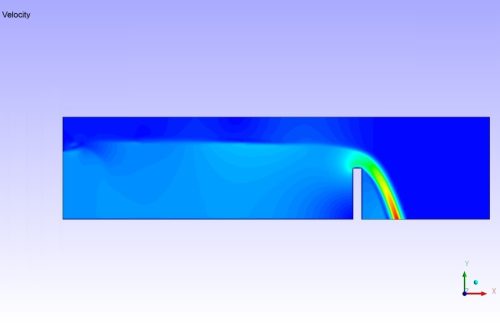

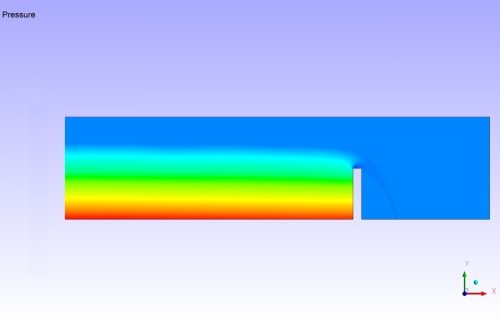

در کلیپ زیر می توان حرکت آب در پشت سد و سرریز شدن آن را مشاهده نمود.







محتویات فایل دانلودی

فایل شامل، یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۱۸ دقیقه می باشد.



حجم فایل : ۲۹ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
