شبیه سازی اگزوز و کاتالیزور بصورت متخلخل و کاهش آلاینده

(دیدگاه کاربر 1)

120,000 تومان

در این آموزش، شبیه سازی اگزوز و کاتالیزور بصورت متخلخل و کاهش آلاینده توسط نرم افزار Ansys Fluent و بصورت پایا انجام شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل به مدت زمان ۲۳ دقیقه بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبیه سازی اگزوز خودرو و کاتالیست بعنوان محیط متخلخل

اگزوز یکی از اجزای مهم خودرو محسوب می شود که وظیفه آن خروج گازهای حاصل از احتراق در موتور و بی صدا کردن آن جهت راهنمایی به بخش انتهایی خوردو می باشد. اگزوز با کاهش تلفات ناشی از فشار معکوس گازهای خروجی سبب ذخیره کردن بیشتر قدرت تولیدی موتور و در نهایت قدرت خروجی خودرو می گردد. در این شبیه سازی، از طریق فعالسازی منوی DPM ترکیب اوره_آب به بالادست گازهای ورودی به محفظه متخلخل (کاتالیزور) تزریق می شوند که منجر به کاهش اثر تخریبی اکسیدهای نیتروژن در اثر کاهش دمای گازهای حاصل از احتراق می گردد. شبیه سازی اگزوز و کاتالیزور بصورت متخلخل و کاهش آلاینده ها از طریق دینامیک سیالات محاسباتی کمک شایانی به طراحان صنعت خودرو از طریق پیش بینی میزان گازهای مخرب و کاهش ناکس به مهندسان این صنعت می کند.



آلودگی ناکس

اکسیدهای نیتروژن (ناکس) که حاصل از احتراق سوخت های دیزلی و بنزینی هستند در گازهای حاصل از احتراق به میزان زیادی وجود دارند و بسیار سمی هستند. در اثر دمای بالای احتراق پیوند بین ملکول های نیتروژن شکسته می شود و این ملکول های تمایل دارند تا با اکسیژن موجود واکنش دهند و از این طریق در مناطقی که دمای بیشتر وجود دارد، آلاینده بیشتری هم ایجاد می شود.



هندسه و شبکه بندی

هندسه مدل توسط نرم افزار سالیدورک طراحی و همچنین شبکه توسط نرم افزار Ansys Meshing انجام شده است.

فایل مربوط به شبکه مدل جهت ادامه شبیه سازی موجود می باشد.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش First Order Upwind استفاده شده است. پس از حل اولیه مدل می توان از قسمت تنظیمات، Second Order را انتخاب کرد تا آشفتگی و نتایج با دقت بیشتری همراه باشد.



مشخصات مدل

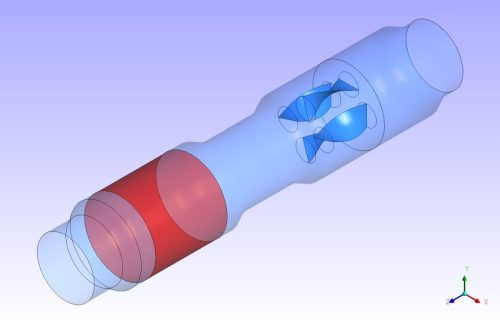

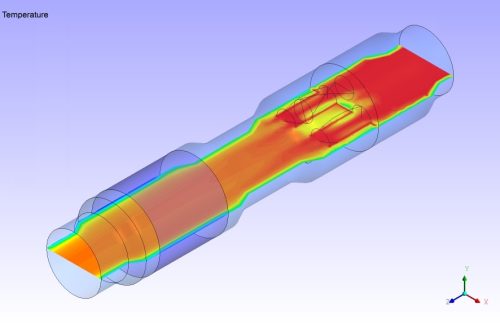

برای تحلیل آشفتگی از مدل K_epsilon RNG بهره برده ایم و با فعال کردن معادله انرژی، تغییرات دما در سیستم محاسبه می شود. بمنظور ایجاد محیط کاتالیست از شرایط تخلخل استفاده شده است و تمامی موارد همراه با اعداد و فرمول های محاسباتی بصورت کامل بیان شده اند. جهت تزریق ترکیب اوره_آب از منوی DPM بهره برده ایم و همچنین تنظیمات مربوط به اعداد و سایز ذرات تزریقی بصورت مفصل همراه با منوها بیان شده اند.



شرایط مرزی

برای ورودی جریان از شرط مرزی Mass_Flow_Inlet به میزان ۰٫۰۳۴۷۷۵۴ کیلوگرم بر ثانیه استفاده شده است.

در قسمت خروجی نیز از شرط مرزی Pressure_Outlet بهره برده ایم.

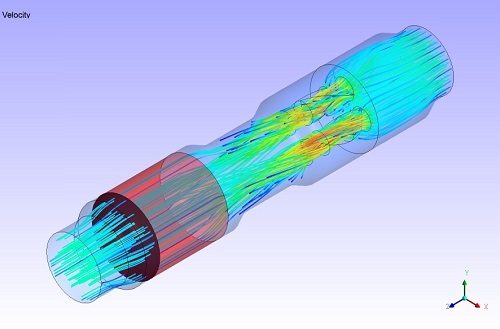

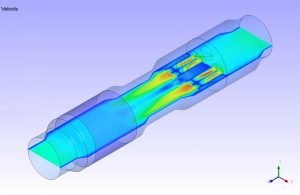

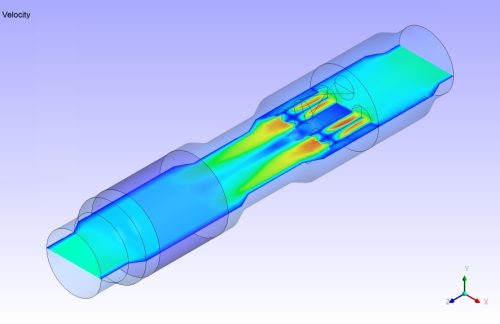

در کلیپ زیر می توان مسیر حرکت ذرات و تغییرات سرعت در اثر ورود به محیط متخلخل را ملاحظه نمود.









محتویات فایل دانلودی

 کلیپ تصویری با توضیحات کامل به مدت زمان ۲۳ دقیقه می باشد.

فایل شامل، شبکه و یک کلیپ از نحوه انجام تحلیل در Ansys Fluent بهمراه بررسی نتایج می باشد.



حجم فایل : ۳۶ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.





دیدگاه ها

دیدگاه مشتریان
4
1 ratings
1 ستاره
0%
2 ستاره
0%
3 ستاره
0%
4 ستاره
100%
5 ستاره
0%
امتیاز دهید!

تنها مشتریانی که این محصول را خریداری کردند می تواننددیدگاه بنویسند.

نوشتن یک دیدگاه
1 review for شبیه سازی اگزوز و کاتالیزور بصورت متخلخل و کاهش آلاینده
  • 4 از 5

    سلام. محیط متخلخل رو بصورت گلوله های ریز در نظر گرفتید یا مدل دیگه ایی؟

    • سلام
      بله محیط متخلخل بصورت گلوله های کاتالیست و منظم در کنار یکدیگر فرض شده اند و فرمول های مورد نظر با این فرض محاسبه شده اند.
