شبیه سازی انتقال حرارت جابجایی اجباری و محاسبه عدد ناسلت

(دیدگاه کاربر 2)

89,000 تومان

در این آموزش، شبیه سازی انتقال حرارت جابجایی اجباری و محاسبه عدد ناسلت توسط نرم افزار Ansys Fluent و بصورت دو بعدی و پایا انجام شده است. فایل دانلودی شامل یک کلیپ به مدت ۲۴ دقیقه از نحوه انجام این شبیه سازی می باشد.

سنجش

توضیحات

شبیه سازی انتقال حرارت جابجایی اجباری و محاسبه عدد ناسلت در لوله

انتقال حرارت جابجایی بدلیل جابه‌جایی سیال صورت می گیرد. جریان سیال ممکن است با فرآیندهای بیرونی به صورت اجباری ایجاد شود یا گاهی زمان‌ها (در میدان‌های گرانشی) توسط نیروهای رانشی هنگامی که انرژی گرمایی سیال را منبسط می‌کند (به عنوان مثال در یک ستون آتش) ایجاد شوند و در نتیجه باعث انتقال خودبخودی می‌شوند. نوع دیگری از جابجایی، جابجایی اجباری است که با استفاده از پمپ، توربین یا وسایل مکانیکی دیگر برای جریان یافتن تحت اجبار انجام می شود. این روش انتقال گرما ویژه سیالات است و در جامدات کاربردی ندارد و بر خلاف روش هدایت، ماده برای انتقال گرما جا به جا می‌شود. در این آموزش، شبیه سازی انتقال حرارت جابجایی اجباری و محاسبه عدد ناسلت در لوله توسط نرم افزار انسیس فلوئنت و بصورت دو بعدی انجام شده است.



عدد ناسلت

یک عدد بدون بعد می باشد که در انتقال حرارت مبین نسبت گرمای انتقال یافته از طریق جابجایی به گرمای انتقال یافته از طریق هدایت در مرز سیستم می باشد و با Nu نمایش داده می شود.



هندسه و شبکه بندی

هندسه مدل در نرم افزار Ansys Workbech طراحی شده و تمام مراحل مربوط به شبکه بندی هندسه بصورت کامل شرح داده شده است. تعداد المان های شبکه ۸۰۰۰ عدد می باشد.



الگوریتم حل

از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

در این مدل جریان درون لوله بصورت آرام فرض شده و به همین منظور از مدل Laminar در قسمت آشفتگی استفاده شده است.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.

هوا بعنوان سیال درون لوله فرض شده است.



شرایط مرزی

دیواره ی لوله به دو قسمت تقسیم شده که برای قسمت اول دمای ثابت ۳۰۰ درجه کلوین و برای قسمت دوم فلاکس حرارتی برابر با ۴۰ W/m2 فرض شده است.

هوا با سرعت ۰٫۱ متر بر ثانیه به لوله وارد و با شرط مرزی Pressure Outlet به محیط تخلیه می شود.



محاسبه عدد ناسلت

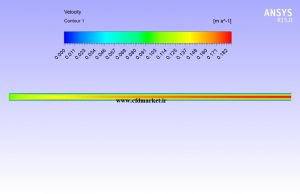

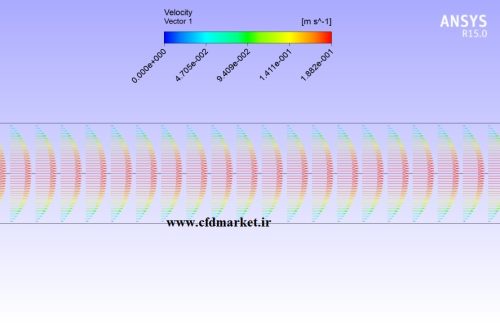

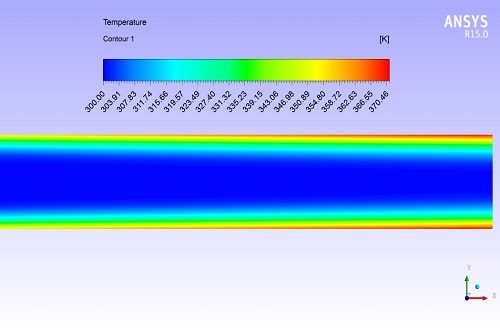

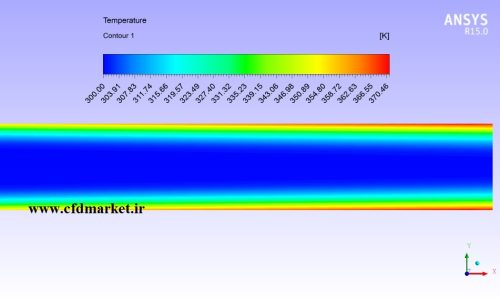

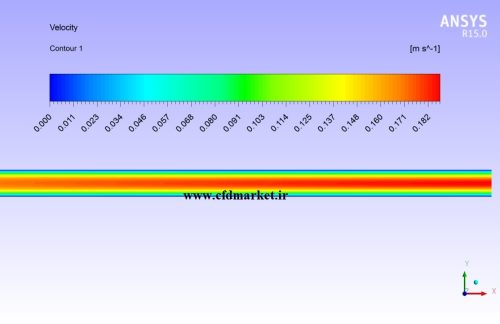

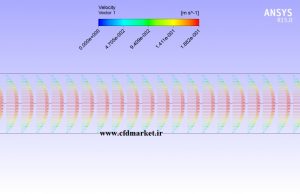

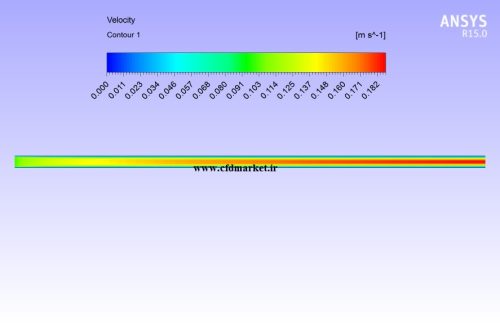

پس از انجام شبیه سازی و حصول همگرایی در حل، از طریق قسمت Results نتایج بررسی شده اند.

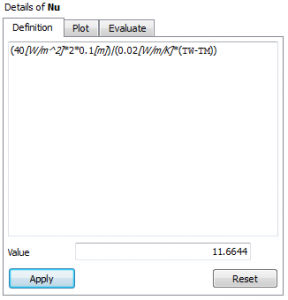

در این قسمت توسط تعاریف Expression، طبق کلیپ مرحله به مرحله چگونگی محاسبه عدد ناسلت شرح داده شده است.



محتویات فایل دانلودی

فایل شامل، یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات کامل به مدت زمان ۲۴ دقیقه می باشد.



حجم فایل : ۳۱ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.



دیدگاه ها

دیدگاه مشتریان
4.5
2 ratings
1 ستاره
0%
2 ستاره
0%
3 ستاره
0%
4 ستاره
50%
5 ستاره
50%
امتیاز دهید!

تنها مشتریانی که این محصول را خریداری کردند می تواننددیدگاه بنویسند.

نوشتن یک دیدگاه
2 reviews for شبیه سازی انتقال حرارت جابجایی اجباری و محاسبه عدد ناسلت
  • 4 از 5

    سلام
    عدد ناسلت رو در یک نقطه بدست آوردید یا در یک جهت محاسبه کردین

    • با سلام
      عدد ناسلت طبق روش بیان شده در کلیپ در نقاط مختلف بدست می آید و پس از آن می توان توسط نرم افزار های مربوط مثل اکسل نقاط مختلف را به هم وصل کرد و یک گراف تشکیل داد.
      با تشکر

  • 5 از 5

    پروژه خوبی بود و تقریبا همه چیزایی که درنظر داشتم توش بود
