شبیه سازی ایرفویل s825 و شبکه بندی باسازمان

(دیدگاه کاربر 3)

105,000 تومان

شبیه سازی ایرفویل S825 توسط نرم افزار انسیس فلوئنت و بصورت پایا انجام شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل به مدت زمان ۲۷ دقیقه بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبکه بندی باسازمان ایرفویل s825 و تحلیل توسط انسیس فلوئنت

ایرفویل به مقطع خاصی گفته می شود که عبور جریان هوا از بالا و پایین آن باعث ایجاد اختلاف فشار می شود و نیروی ایجاد شده حول آن، نیروی آیرودینامیکی نامیده می شود. شبیه سازی ایرفویل ها از اهمیت بسیار برخوردار است و تضمین کننده دقت جواب در نواحی حساس اطراف ایروفویل می باشد. در این پروژه با استفاده از تکنیک های مناسب و آسان می توانید راهکار تولید یک شبکه منسجم و باسازمان را فرا بگیرید. شبیه سازی ایروفویل S825 به کمک نرم افزار انسیس فلوئنت محققان کمک شایانی می کند تا بتوانند با صرفه جویی در زمان و هزینه به نتایج دقیقی دست یابند.



هندسه و شبکه بندی

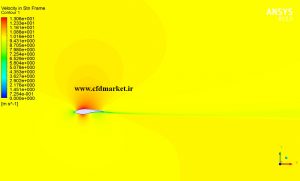

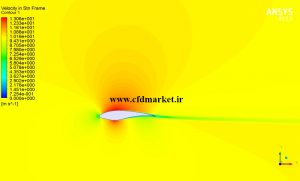

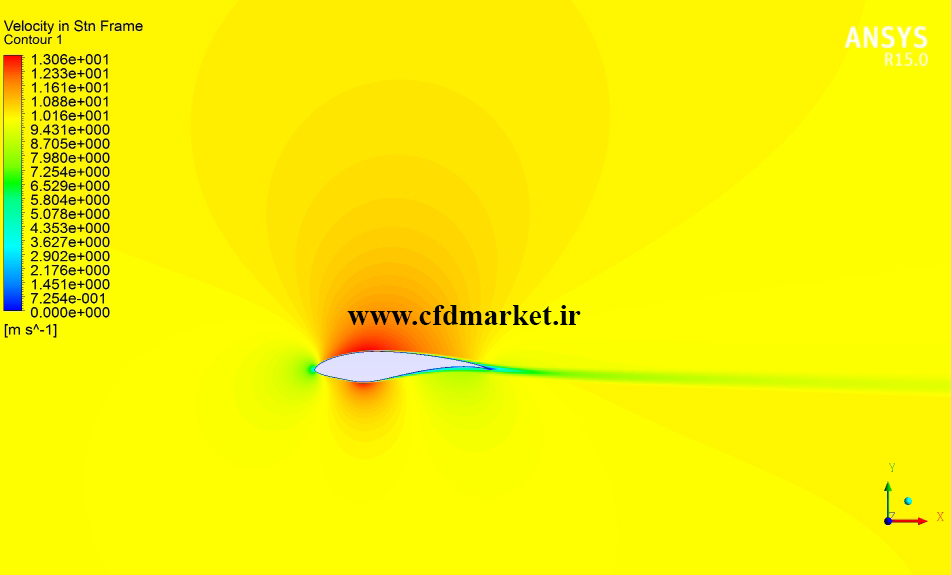

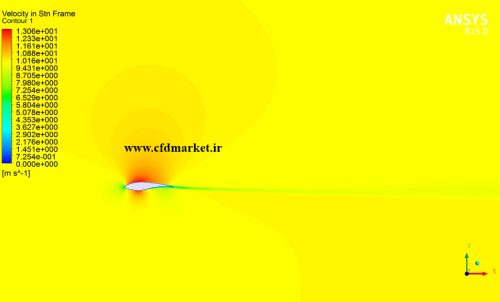

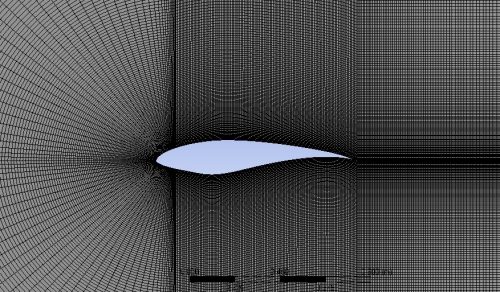

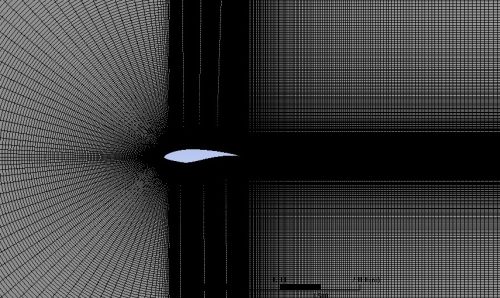

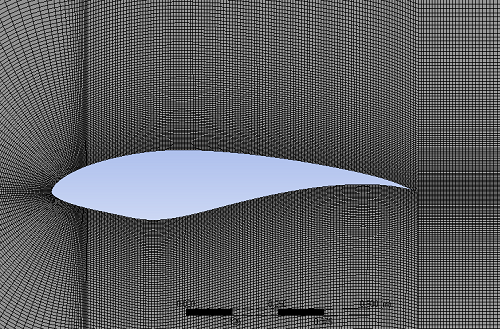

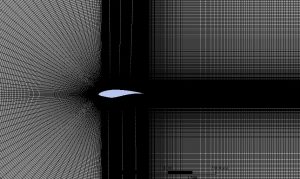

هندسه ایرفویل S825 بصورت دو بعدی و مختصات نقاط به انسیس ورکبنچ فراخوانی شده اند همچنین شبکه در نرم افزار Ansys Meshing تنظیم شده است. نوع شبکه بصورت باسازمان می باشد. تعداد کل سلول های تولید شده برابر با ۱۴۴۰۰۰ عدد است.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است. نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

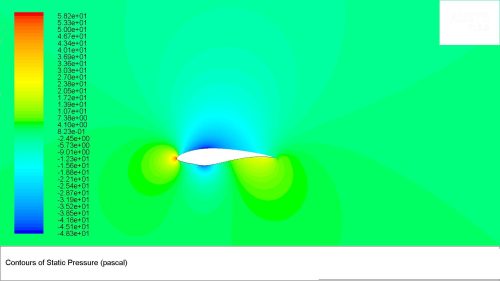

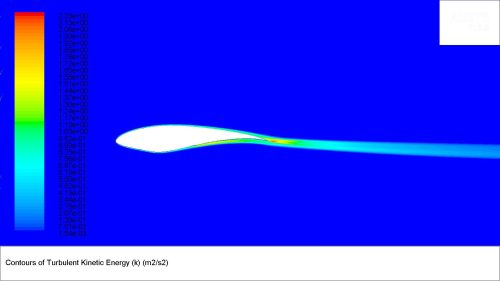

برای تحلیل آشفتگی از مدل K_W SST استفاده شده است تا جریان آشفتگی با دقت مناسبی در اطراف ایرفویل بررسی شود.



شرایط مرزی

ورودی سیال بصورت Velocity Inlet و برابر با ۱۰ متر بر ثانیه می باشد.

برای قسمت خروجی هم از شرط مرزی Pressure Outlet بهره برده ایم.



محتویات فایل دانلودی

فایل مربوط به مختصات نقاط و یک کلیپ تصویری با توضیحات کامل به مدت زمان ۲۷ دقیقه می باشد.

فایل شامل مراحل فراخوانی مختصات، تنظیم شبکه و تحلیل در انسیس فلوئنت همراه با بررسی نتایج می باشد.



حجم فایل : ۳۹ مگابایت

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
