شبیه سازی جریان مافوق صوت در نازل

نازل ها وسایلی برای کنترل، اصلاح و تغییر جهت جریان هستند و از نظر هندسی بصورت همگرا، همگرا _ واگرا و واگرا بکار برده می شوند همچنین ذکر این نکته ضروری است که در اکثر اوقات انرژی جنبشی سیال در اثر عبور از نازل افزایش پیدا میکند.  نازل‌های پرسرعت برای افزایش سرعت سیال و شتاب دادن به آن به در سرعت‌های زیرصوتی به کار گرفته می‌شود. اگر مقدار نسبت‌های فشار در ورودی و خروجی سیال مورد توجه باشد آنگاه سیال خروجی از نازل می‌تواند به سرعت صوتی یا فراصوتی نیز برسد. در جت‌های موتور موشک از این نازل‌ها استفاده می‌شود. شبیه سازی جریان مافوق صوت در نازل همگرا _ واگرا به ما کمک می کند تا درک بهتری از این جریان داشته باشیم .



هندسه و شبکه بندی

هندسه بصورت دو بعدی طراحی شده و شامل یک ورودی برای سیال می باشد (سایر قسمت ها بعنوان خروجی در نظر گرفته شده اند).  شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع آن بصورت بی سازمان همراه با Inflation در نواحی مرزی برای افزایش دقت جواب در این نقاط است. تعداد کل سلول های تولید شده برابر با ۸۲۱۴۵ عدد است.



الگوریتم حل

با توجه به ماهیت مدل و تراکم پذیر بودن سیال از مدل Density_Based استفاده شده است. نوع تحلیل بصورت Transient می باشد و ۰/۰۱۵ ثانیه از روند جریان سیال مدل شده است. برای حل معادلات مختلف از الگوریتم Implicit و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است. به منظور افزایش پایداری جواب، ضرایب زیر سطحی کاهش داده شده اند.



مشخصات مدل

برای تحلیل آشفتگی از مدل K_epsilon Standard استفاده شده است. چگالی سیال بصورت گاز ایده آل در نظر گرفته شده است.



شرایط مرزی

ورودی سیال بصورت Pressure Inlet با فشار ورودی ۷ میلیون پاسکال در نظر گرفته شده است.

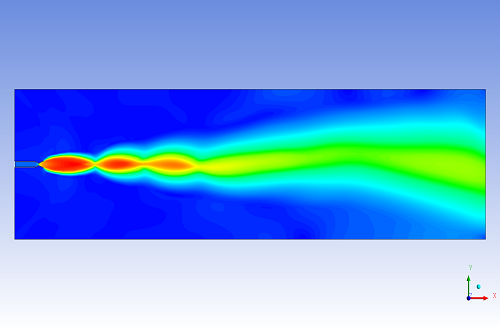

در کلیپ زیر می توانید تغییرات سرعت جریان خروجی از این نازل را مشاهده فرمایید.







محتویات فایل دانلودی

کلیپ تصویری با توضیحات گام به گام از نحوه انجام شبیه سازی می باشد.

فایل شامل مراحل فراخوانی هندسه، تنظیم شبکه و تحلیل در فلوئنت همراه با بررسی نتایج می باشد.



رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
