شبیه سازی شیر پروانه ایی در حال بسته شدن

شبیه سازی شیر پروانه ایی

شیر پروانه ایی گونه‌ای از شیرهای صنعتی است که در آن از یک دیسک دایره‌ای یا مستطیلی که امکان چرخش حول محور خود را دارد، جهت کنترل یا انسداد مسیر جریان سیال استفاده می‌شود. این نوع از شیرها نسبت به دیگر انواع شیر از وزن کمتر برخوردار بوده و در عین حال ارزان تر می‌باشد. شبیه سازی شیر پروانه ایی به ما کمک می کند تا درک بهتری از جریان سیال در اطراف آن داشته باشیم.

در شیر پروانه ایی از یک دریچه دایره‌ای یا مستطیلی برای باز و بسته کردن مسیر جریان سیال استفاده می‌شود. در این شیر عضو مسدود کننده جریان بصورت عمود بر جریان حرکت می نماید. شیرهای پروانه ایی معمولا بر روی خطوط انتقال گاز و مایع در فشار های کم قرار می گیرد. از جمله موارد مصرف شیرهای  پروانه ایی می توان در پالایشگاه ها، مجتمع پتروشیمی، کارخانجات صنعتی، پروژه های آبرسانی، نیروگاه ها و تاسیسات دریایی نام برد.

هندسه و شبکه بندی

هندسه بصورت دو بعدی شامل یک ورودی و یک خروجی برای سیال و همچنین قسمت پروانه ایی می باشد و شبکه در نرم افزار Ansys Meshing تنظیم شده است. نوع شبکه بصورت بی سازمان همراه با Inflation در نواحی مرزی برای افزایش دقت جواب در این نقاط است. تعداد کل سلول های تولید شده برابر با ۲۹۹۰۰ عدد است.

تمام مراحل طراحی این هندسه در Design Modeler صورت گرفته است.

الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است. نوع تحلیل بصورت Transient می باشد و ۱۶ ثانیه از روند جریان سیال مدل شده است. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.

مشخصات مدل

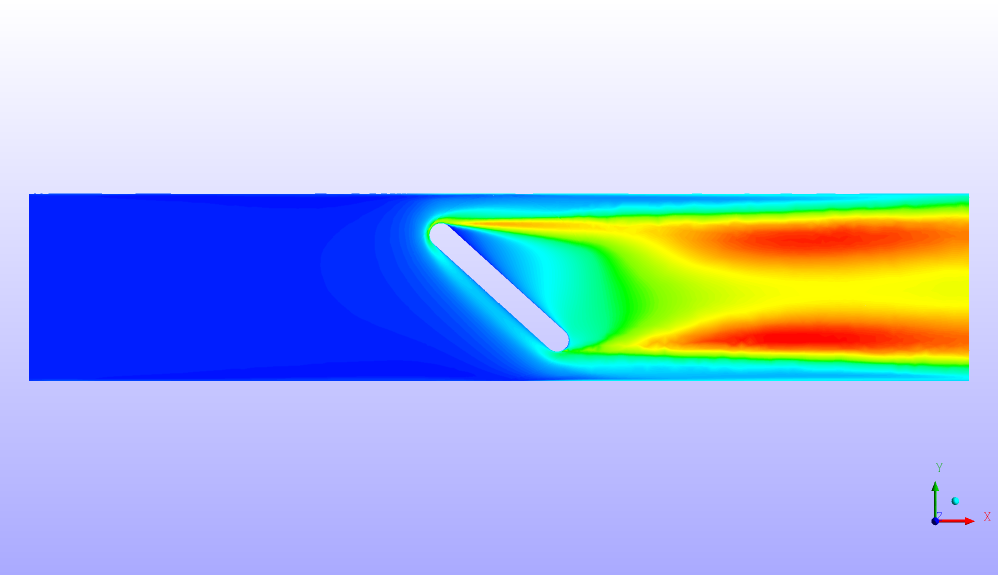

برای تحلیل آشفتگی از مدل K_epsilon Realizable استفاده شده است همچنین بین بخش های مرتبط این مدل هم از Interface استفاده شده است تا حل هماهنگ باشد.

شرایط مرزی

ورودی سیال بصورت Velocity Inlet با سرعت ۵ متر بر ثانیه در نظر گرفته شده است.

برای قسمت خروجی هم از شرط مرزی Pressure Outlet بهره برده ایم.

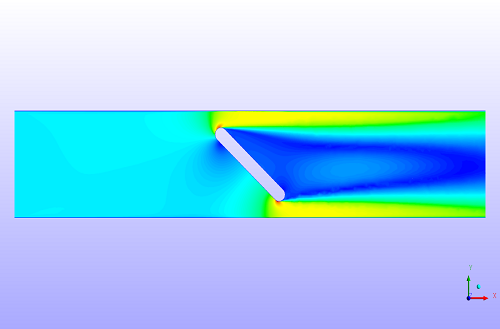

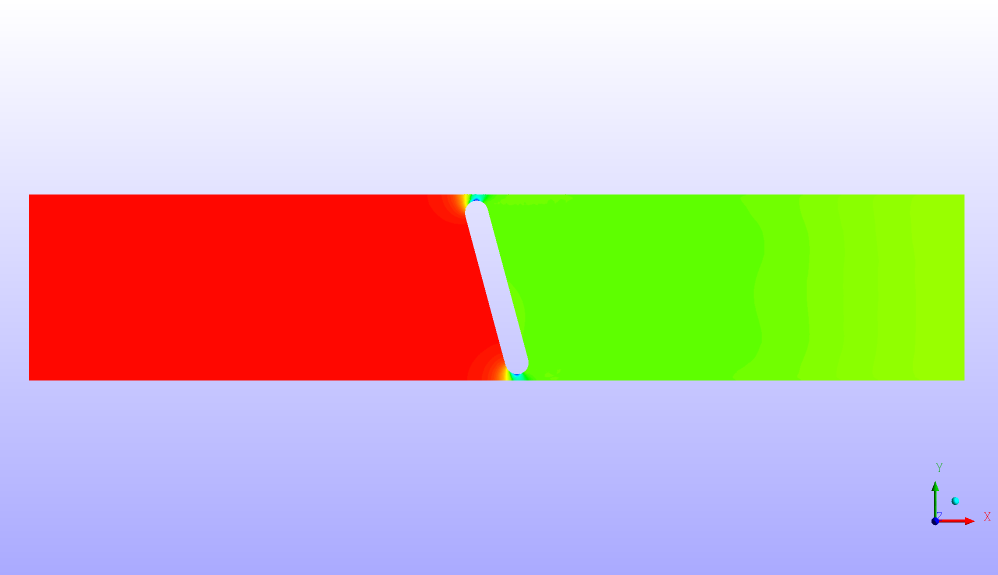

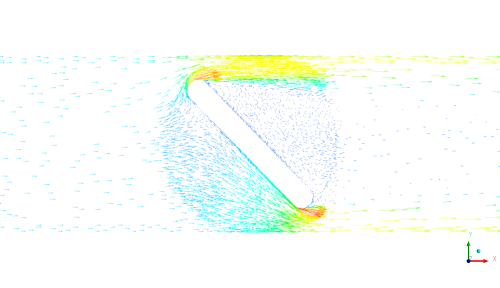

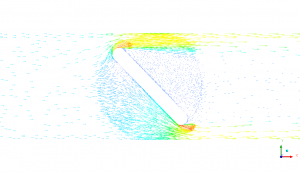

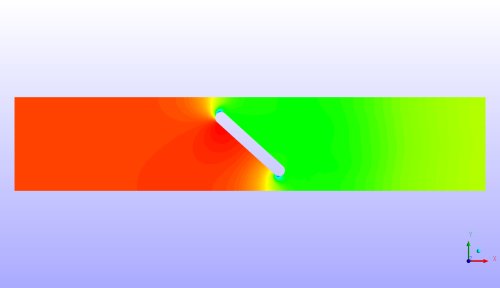

در کلیپ زیر می توانید تغییرات فشار در اثر بسته شدن شیر پروانه ایی را ملاحظه بفرمایید:

محتویات فایل دانلودی

کلیپ تصویری با توضیحات گام به گام از نحوه انجام شبیه سازی می باشد.

فایل شامل مراحل طراحی هندسه، تنظیم شبکه و تحلیل در فلوئنت همراه با بررسی نتایج می باشد.

رمز فایل : www.cfdmarket.ir

پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
