شبیه سازی جریان آیرودینامیک اطراف گلوله

شبیه سازی جریان آیرودینامیک اطراف گلوله

آیرودینامیک شاخه ایی از دینامیک گازها و در حالت کلی تر دینامیک است که به بررسی رفتار جریان هوا و اثر آن بر اجسام متحرک می پردازد. منظور از حل یک مسئلهٔ آیرودینامیکی، محاسبهٔ میدان سرعت، فشار، و دمای هوا در اطراف یک جسم است. برای این منظور باید معادله‌های حاکم بر جریان سیال را حل کرد. مسئله‌های آیرودینایکی را می‌توان از جنبه‌های مختلف طبقه‌بندی کرد. یک طبقه‌بندی معمول بر اساس الگوی جریان هواست. اگر مسئله ی آیرودینامیکی مربوط به جریان هوا در اطراف یک جسم باشد به آن آیرودینامیک بیرونی و اگر مربوط به جریان هوا داخل یک محیط بسته باشد به آن آیرودینامیک درونی گفته می‌شود. شبیه سازی جریان آیرودینامیک اطراف گلوله یک مسئله آیرودینامیک بیرونی است و به ما کمک می کند تا بتوانیم درک بهتری از نیروهای اطراف گلوله داشته باشیم.

هندسه و شبکه بندی

هندسه بصورت دو بعدی و شامل یک ورودی برای سیال می باشد. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان همراه با Inflation در نظر گرفته شده است. تعداد المان های شبکه ۶۳۶۷۴ عدد می باشد.

الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت Transient می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.

مشخصات مدل

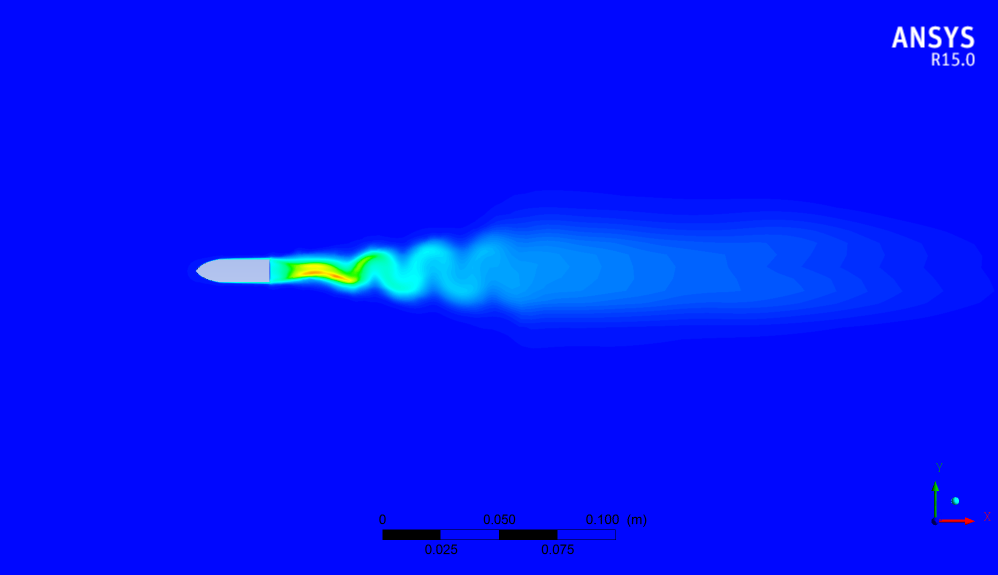

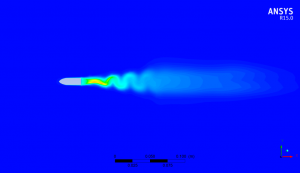

برای تحلیل آشفتگی از مدل Reynolds Stress بهره برداه ایم. معادلات پیوستگی، انرژی و مومنتوم نیز در این مدل در نظر گرفته شده اند.

شرایط مرزی

در شرط مرزی ورودی هوا با سرعت ۱ ماخ وارد می شود و شرط مرزی برای خروجی Pressure Outlet است.

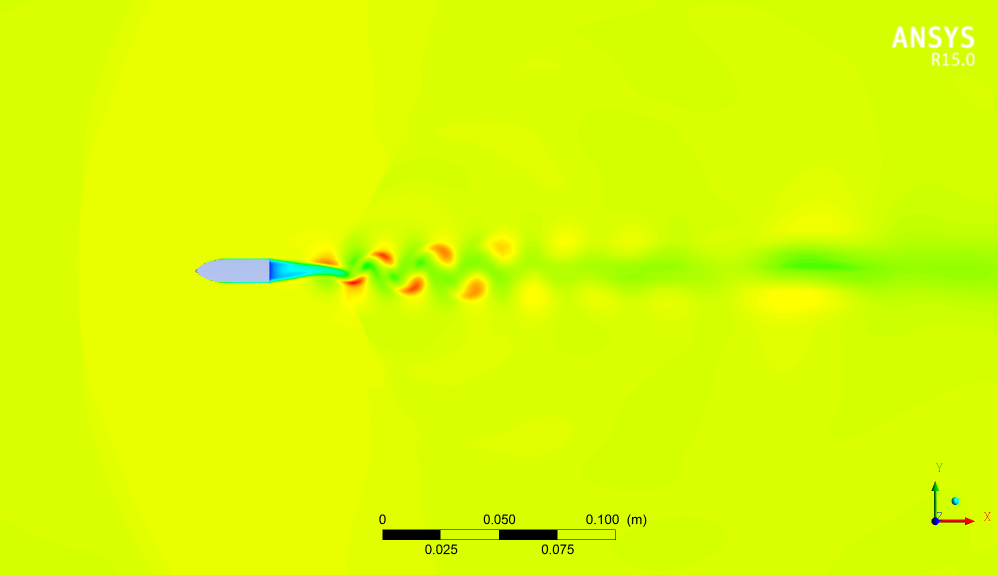

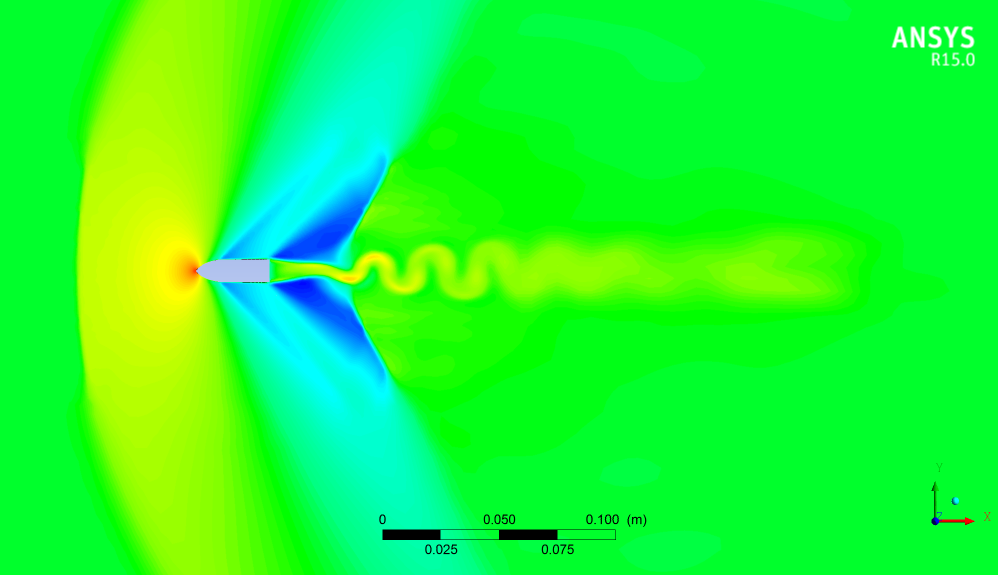

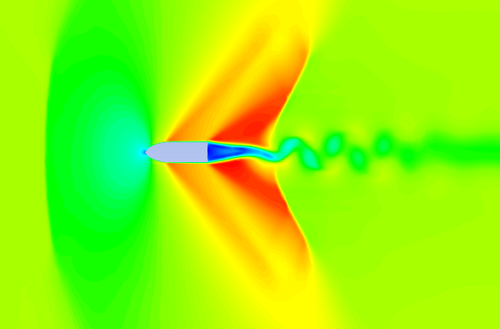

در کلیپ زیر می توان تغییرات سرعت جریان در اطراف این گلوله را مشاهده نمود:

محتویات فایل دانلودی

کلیپ تصویری با توضیحات گام به گام از نحوه انجام شبیه سازی می باشد.

فایل شامل مراحل فراخوانی هندسه، تنظیم شبکه و تحلیل در فلوئنت همراه با بررسی نتایج می باشد.

رمز فایل : www.cfdmarket.ir

پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
