شبیه سازی امواج شوک حاصل از انفجار مخزن فشار بالا

شبیه سازی انفجار مخزن فشار بالا در محیط

در این پروژه، شبیه سازی امواج شوک حاصل از انفجار مخزن فشار بالا توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و گذرا انجام شده است. یک مخزن با فشار بالا و بصورت کروی مرکز هندسه مورد نظر در فشار عادی قرار دارد و در یک لحظه منفجر می شود و امواج شوک حاصل از انفجار در محیط متساعد می شوند.

هندسه و شبکه بندی

هندسه شامل یک مخزن به شکل کره و با فشار بالا می باشد که در فضای مکعبی قرار داده شده است. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان همراه با Inflation در نواحی مرزی برای افزایش دقت جواب در این نقاط است. تعداد کل سلول های تولید شده برابر با ۵۶۹۱۹۰ عدد است.

هندسه در نرم افزار سالیدورک طراحی شده و فایل آن به پوشه دانلود ضمیمه شده است.

الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت Transient می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است. بمنظور ارتباط بین قسمت های مختلف مدل از Interface استفاده شده است.

مشخصات مدل

برای تحلیل آشفتگی از مدل K_omega استفاده شده است. در این شبیه سازی معادلات پیوستگی، انرژی و مومنتوم نیز در نظر گرفته شده اند.

شرایط مرزی

در این شبیه سازی برای قسمت کروی، فشار بالایی در حد یک میلیون پاسکال در نظر گررفته شده است.

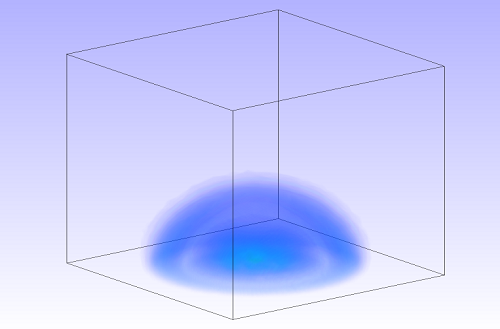

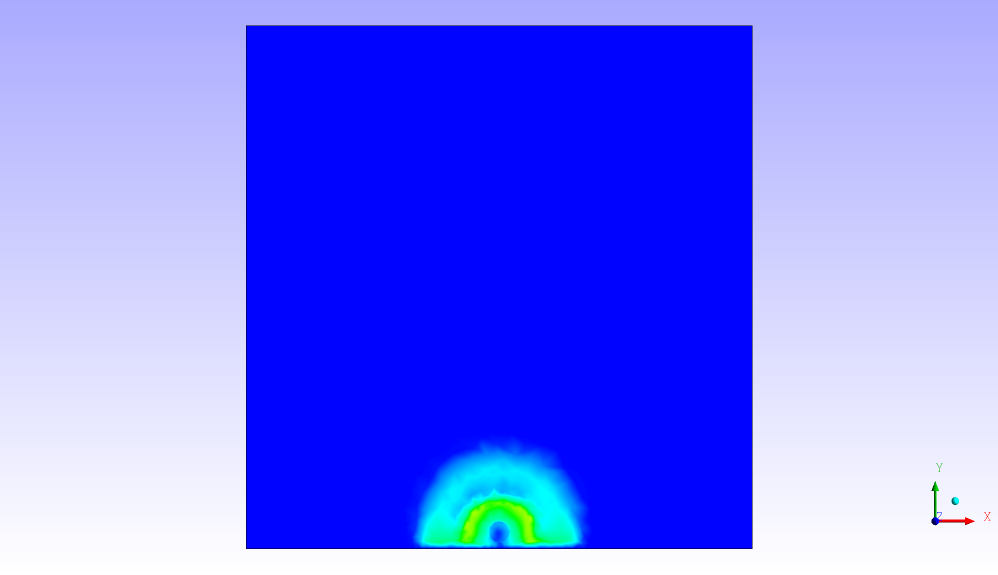

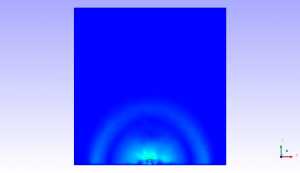

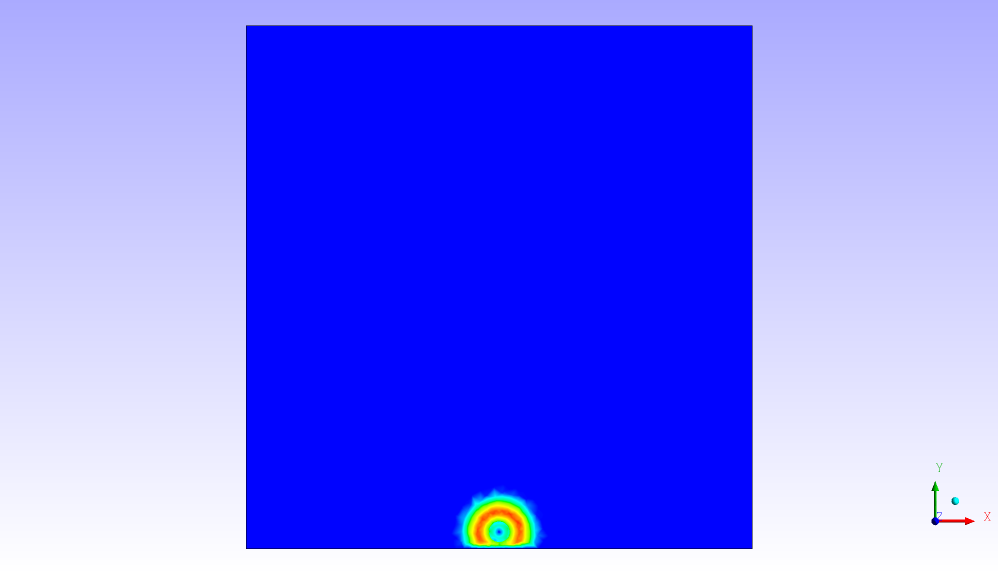

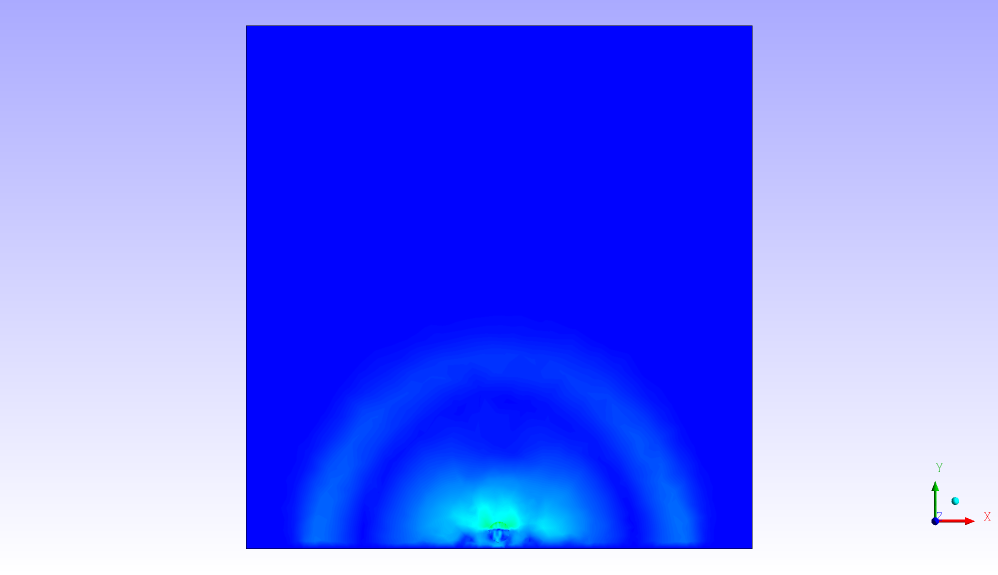

در کلیپ زیر می توانید تغییرات سرعت را پس از انفجار مشاهده فرمایید.

محتویات فایل دانلودی

فایل مربوط به هندسه مدل و یک کلیپ تصویری با توضیحات کامل به مدت زمان ۲۶ دقیقه می باشد.

فایل شامل مراحل وارد کردن هندسه، تنظیم شبکه و تحلیل همراه با بررسی نتایج می باشد.

حجم فایل : ۴۲ مگابایت
