شبیه سازی آکوستیکی عبور جریان هوا از اطراف هواپیما

شبیه سازی اکوستیکی از عبور جریان هوا اطراف هواپیما

شبیه سازی آکوستیک همواره یکی از موارد جذاب و مورد توجه برای مهندسان در رشته های مختلف محسوب شده است. در این شبیه سازی صدای تولید شده توسط جریان هوا با سرعت بالا بر روی یک هواپیما با استفاده از قیاس برادبند و توسط نرم افزار انسیس فلوئنت و بصورت پایا مدل شده است. شبیه سازی آکوستیکی عبور جریان هوا از اطراف هواپیما و بطور کلی اجسام پرنده به مهندسان کمک می کند تا صدا و نویز تولید شده در اثر عبور جریان هوا را با دقت مناسبی پیش بینی کنند.

هندسه و شبکه بندی

هندسه از قبل در نرم افزار SolidWorks طراحی شده و فایل آن به نرم افزار Ansys ایمپورت می شود. فایل شبکه در نرم افزار Ansys Meshing تهیه شده و تعداد سلول ها ۱۸۴۳۶۰۰ عدد می باشد.

الگوریتم حل

از حلگر Pressure _Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.

مشخصات مدل

بمنظور بررسی آشفتگی، از روش k-e بهره برده ایم.

معادلات مومنتوم و پیوستگی در این مدل بکار برده شده اند.

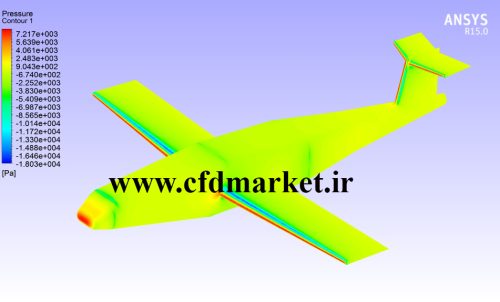

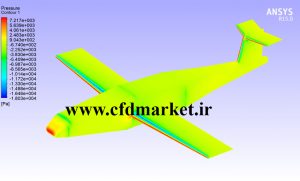

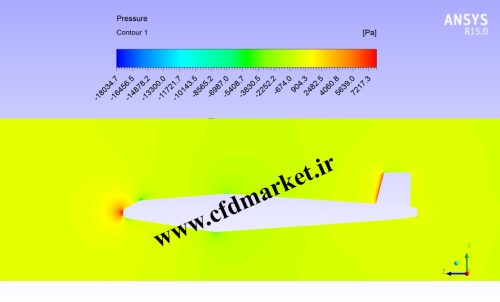

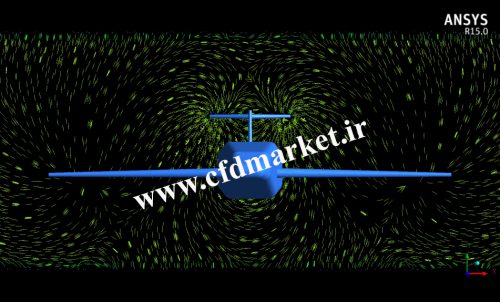

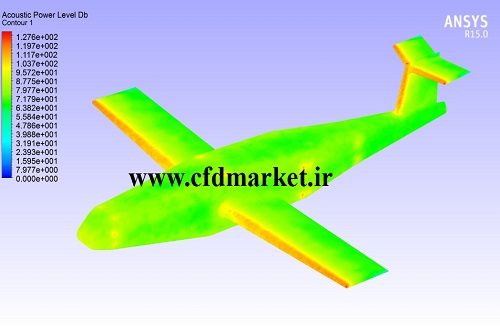

بمنظور بررسی و شبیه سازی آکوستیکی از مدل برادبند استفاده شده است.

شرایط مرزی

شرط مرزی ورودی بصورت Velocity Inlet و هواپیما با سرعت با ۴۰۰ کیلومتر بر ساعت یا بعبارتی ۰٫۳ ماخ در حرکت می باشد.

شرط مرزی خروجی نیز بصورت Pressure Outlet می باشد.

محتویات فایل دانلودی

فایل شامل، هندسه و یک کلیپ از نحوه انجام تحلیل در نرم افزار Ansys Fluent بهمراه بررسی نتایج می باشد.

کلیپ تصویری با توضیحات گام به گام از نحوه انجام شبیه سازی می باشد.

رمز فایل : www.cfdmarket.ir

پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
