مدلسازی کاهش انتقال حرارت در عایق لوله

شبیه سازی کاهش انتقال حرارت در عایق لوله

بمنظور کم کردن تلفات حرارتی و کاهش انتقال حرارت لوله‌ها و مخازن و جلوگیری از نفوذ رطوبت و انتقال صدا، از مواد و مصالحی به نام عایق استفاده می‌شود. عایق‌های حرارتی مصالحی هستند که برای جلوگیری و کاهش انتقال حرارت بکار می روند. شبیه سازی کاهش انتقال حرارت در عایق لوله موجب می شود تا بتوانیم عملکرد عایق را بررسی کنیم  و بهترین عایق را انتخاب کنیم. در این پروژه، مدلسازی کاهش انتقال حرارت در عایق لوله توسط نرم افزار انسیس فلوئنت و بصورت سه بعدی و پایا انجام شده است.

هندسه و شبکه بندی

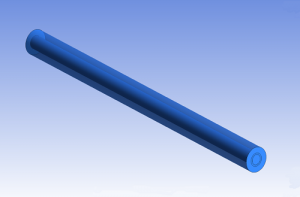

هندسه بصورت سه بعدی و از قبل توسط نرم افزار Solidwork طراحی شده است و شامل یک ورودی برای سیال و یک خروجی می باشد. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان در نظر گرفته شده است.

الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت پایا می باشد. برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.

مشخصات مدل

برای تحلیل آشفتگی از مدل K_epsilon Realizable بهره برداه ایم.

در قسمت Material از آب بعنوان سیال عامل و از مس بعنوان جنس لوله استفاده شده است. تمام مراحل ایجاد و تعریف عایق نیز بطور کامل شرح داده شده است.

شرایط مرزی

شرط مرزی ورودی آب بصورت Velocity Inlet و شرط مرزی برای خروجی Pressure Outlet است.

محتویات فایل دانلودی

کلیپ تصویری با توضیحات گام به گام از نحوه انجام شبیه سازی می باشد.

فایل شامل مراحل طراحی هندسه، تنظیم شبکه و تحلیل در فلوئنت همراه با بررسی نتایج می باشد.

رمز فایل : www.cfdmarket.ir

پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
