شبیه سازی مبدل حرارتی پوسته و لوله با کویل پیچشی

(دیدگاه 1 کاربر)

140,000 تومان

در این آموزش، شبیه سازی مبدل حرارتی پوسته و لوله با کویل پیچشی در نرم افزار انسیس فلوئنت و بصورت پایا مدل شده است. فایل آموزشی شامل یک کلیپ کامل از تمام مراحل حل بهمراه هندسه این مدل می باشد.

سنجش

توضیحات

شبیه سازی مبدل حرارتی پوسته و لوله با کویل پیچشی

شبیه سازی مبدل حرارتی پوسته و لوله با کویل پیچشی کاربرد فراوانی در صنایع مختلف دارد. در این نوع مبدل، سیال گرم درون لوله ها جریان پیدا می کند و سیال سرد نیز بر روی لوله ها حرکت می کند و بدون ایجاد تماس بین دو سیال انتقال حرارت جابجایی صورت می گیرد. سیال سرد تر در تماس با سیال گرم انرژی حرارتی گرفته و دمای آن بالا می‌رود و در عوض سیال گرم تر با از دست دادن حرارت، سرد می‌شود. در این مبدل از آب بعنوان سیال سرد و گرم استفاده شده است. در این نوع مبدل در حالت ایده‌آل مقدار گرمای از دست داده سیال گرم و گرمای به دست آمده برای سیال سرد با هم برابر است. شبیه سازی این نوع مبدل توسط نرم افزارهای مهندسی به بهبود عملکرد و ایجاد تغییرات مورد نیاز کمک می کند.

در این آموزش، انتقال حرارت درون یک مبدل حرارتی توسط نرم افزار انسیس فلوئنت و بصورت پایا مدل شده است.

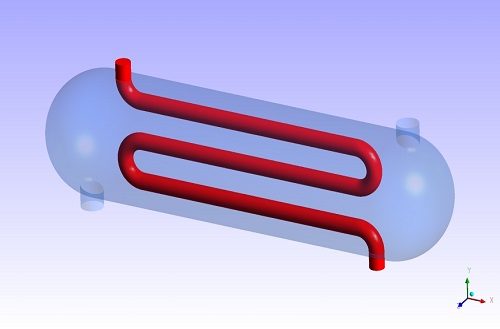

هندسه و شبکه بندی

برای هر کدام از قسمت های کویل و مبدل یک ورودی و یک خروجی در نظر گرفته شده است. شبکه در نرم افزار Ansys Meshing تنظیم شده است و نوع شبکه بصورت بی سازمان همراه با Inflation در نواحی مرزی برای افزایش دقت جواب در این نقاط است. تعداد کل سلول های تولید شده برابر با ۹۳۸۸۱۸ عدد است.



الگوریتم حل

از حلگر Pressure_Based برای حل جریان استفاده شده است و نوع تحلیل بصورت Steady می باشد.

برای حل معادلات مختلف از الگوریتم Simple و همچنین بمنظور گسسته سازی معادلات در این تحلیل از روش Second Order Upwind استفاده شده است.



مشخصات مدل

روش های مختلفی برای انتقال حرارت وجود دارد. با توجه به اینکه در این مدل دو ورودی برای سیال گرم و سرد داریم پس انتقال حرارت از نوع جابجایی اجباری می باشد. برای تحلیل آشفتگی از مدل K_epsilon RNG استفاده شده است. در این شبیه سازی معادلات پیوستگی، انرژی و مومنتوم نیز در نظر گرفته شده اند.



شرایط مرزی

ورودی جریان برای مبدل و لوله بصورت Velocity Inlet در نظر گرفته شده است. خروجی جریان هم بصورت Pressure Outlet تنظیم شده است.

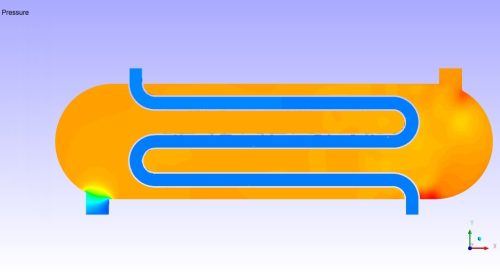

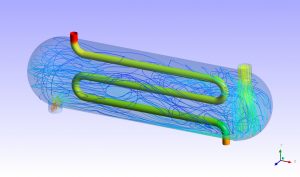

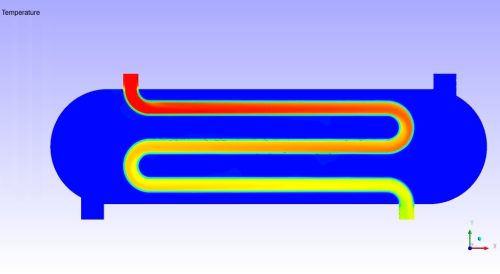

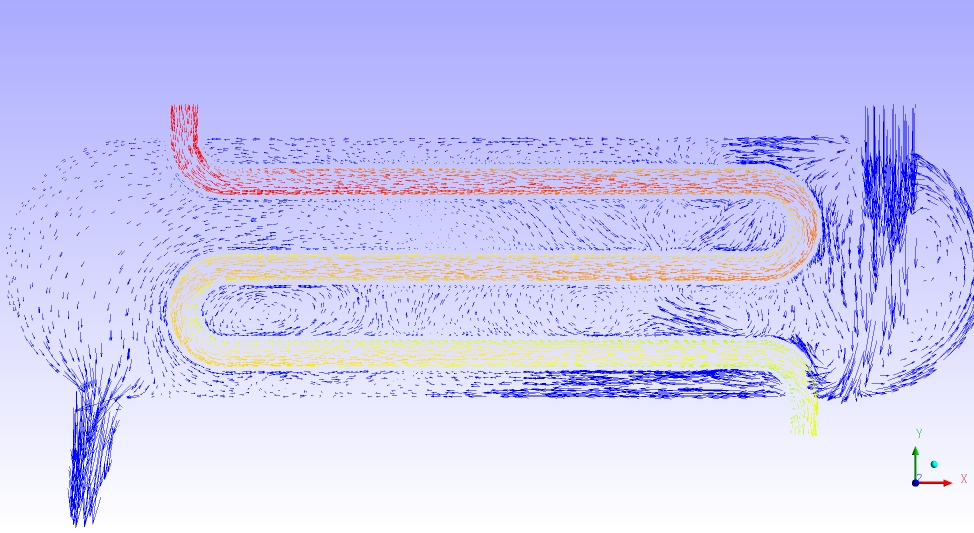

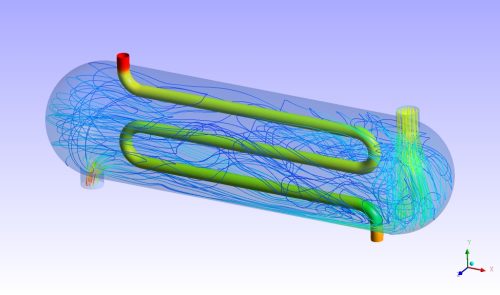

در کلیپ زیر می توانید مسیر حرکت سیال گرم و سرد و انتقال حرارت بین آن ها را ملاحظه فرمایید.









محتویات فایل دانلودی

کلیپ تصویری با توضیحات گام به گام از نحوه انجام شبیه سازی می باشد.

فایل شامل مراحل وارد کردن هندسه، تنظیم شبکه و تحلیل همراه با بررسی نتایج می باشد.

رمز فایل : www.cfdmarket.ir


پس از پرداخت، لینک دانلود برای شما نمایش داده می شود و میتوانید فایل آموزشی را دریافت نمایید.

در صورت تمایل فایل های مربوط به شبیه سازی محصول از طریق ایمیل برای شما ارسال می گردد.
